電験三種 令和6年度(2024) 上期 理論 問8 過去問解説

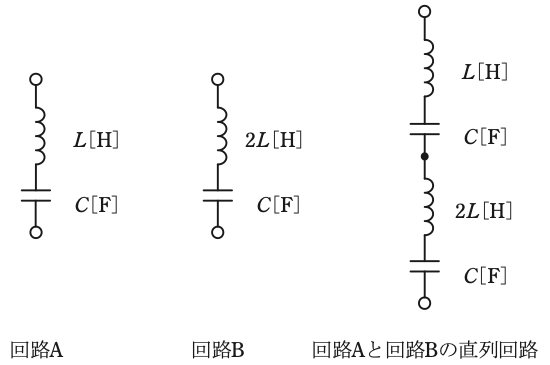

図のように，二つの $LC$ 直列共振回路A，Bがあり，それぞれの共振周波数が $f_{\mathrm{A}}$[Hz]，$f_{\mathrm{B}}$[Hz]である。これらA，Bをさらに直列に接続した場合，全体としての共振周波数が $f_{\mathrm{AB}}$[Hz]になった。$f_{\mathrm{A}}$，$f_{\mathrm{B}}$ 及び $f_{\mathrm{AB}}$ の大小関係として，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) $f_{\mathrm{A}} \lt f_{\mathrm{B}} \lt f_{\mathrm{AB}}$
- (2) $f_{\mathrm{A}} \lt f_{\mathrm{AB}} \lt f_{\mathrm{B}}$
- (3) $f_{\mathrm{B}} \lt f_{\mathrm{AB}} \lt f_{\mathrm{A}}$
- (4) $f_{\mathrm{AB}} \lt f_{\mathrm{A}} \lt f_{\mathrm{B}}$
- (5) $f_{\mathrm{AB}} \lt f_{\mathrm{B}} \lt f_{\mathrm{A}}$
答えと解説を見る
正解は(3)
使う公式
共振周波数 $f = \dfrac{1}{2\pi\sqrt{LC}}$（f：共振周波数[Hz]、L：インダクタンス[H]、C：静電容量[F]）
直列の合成 $L = L_1 + L_2$ $C = \dfrac{C_1 C_2}{C_1 + C_2}$（コイルは足し算、コンデンサは並列の抵抗と同じ形）
解説
【考え方】共振周波数は、$L \times C$ が大きいほど低くなります。3つの回路の $L \times C$ をくらべます。

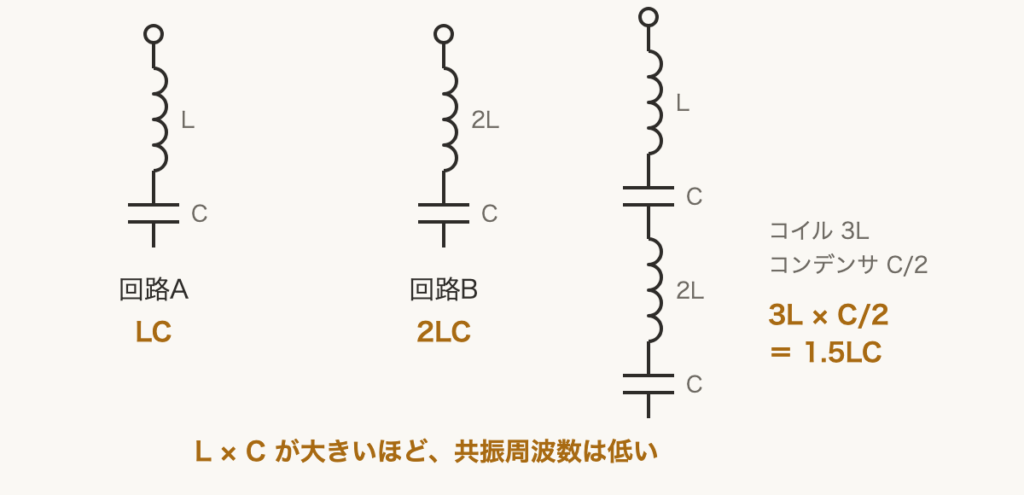

■1 L × C をくらべる
AとBをつなぐと、コイルは $L + 2L = 3L$ です。
同じ C の2つの直列は、半分の $\dfrac{C}{2}$ です。
A：$L \times C = LC$
B：$2L \times C = 2LC$
A＋B：$3L \times \dfrac{C}{2} = 1.5LC$
■2 周波数の大小
$L \times C$ は A ＜ AB ＜ B です。
周波数は、その逆の順になります。
$f_{\mathrm{B}} \lt f_{\mathrm{AB}} \lt f_{\mathrm{A}}$
答えは(3)ピヨ。
AとBをつなぐと、コイルは $L + 2L = 3L$ です。
同じ C の2つの直列は、半分の $\dfrac{C}{2}$ です。
A：$L \times C = LC$
B：$2L \times C = 2LC$
A＋B：$3L \times \dfrac{C}{2} = 1.5LC$
■2 周波数の大小
$L \times C$ は A ＜ AB ＜ B です。
周波数は、その逆の順になります。
$f_{\mathrm{B}} \lt f_{\mathrm{AB}} \lt f_{\mathrm{A}}$
答えは(3)ピヨ。
出典：令和6年度（2024） 上期 第三種電気主任技術者試験（電気技術者試験センター）理論 問8
