電験三種 令和6年度(2024) 下期 機械 問14 過去問解説

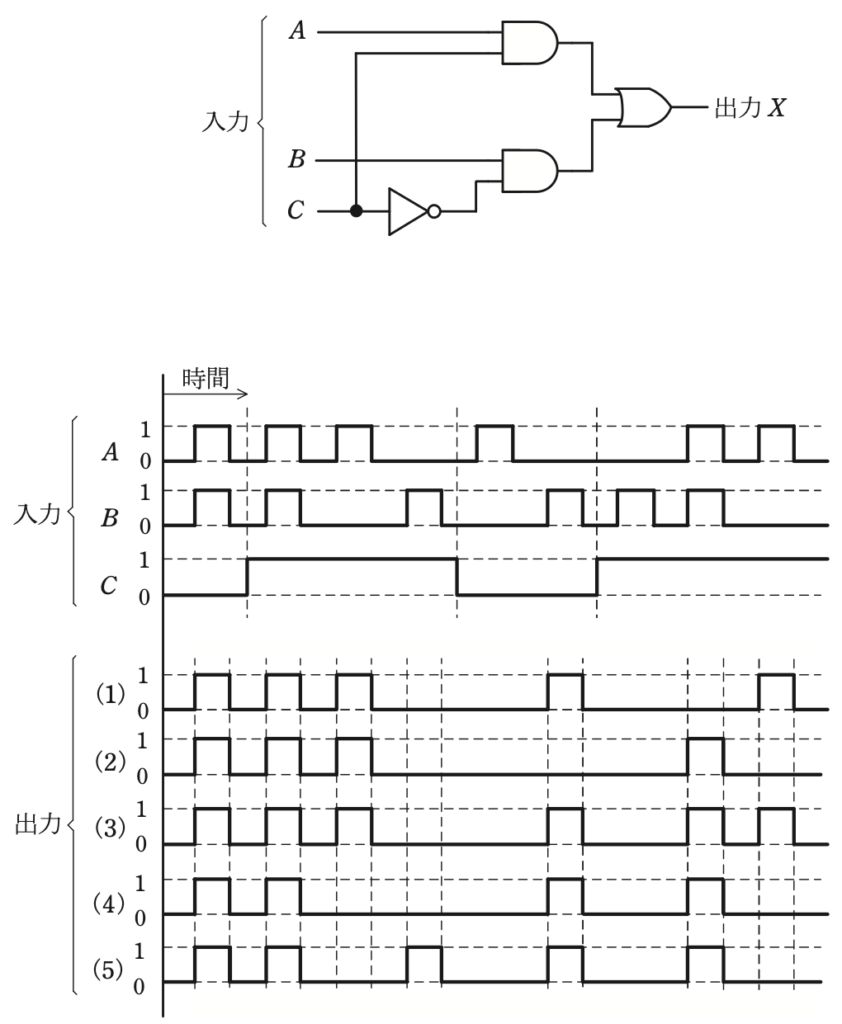

【考え方】この回路の出力は $X = A \cdot C + B \cdot \overline{C}$ です。C が1の間は A が、C が0の間は B がそのまま出ます。 ■1 回路の式を作る 上のAND（両方が1なら1）には、A と C が入ります。 下のANDには、B と、C の反対（NOT：0と1を入れ替える）が入ります。 2つをOR（どちらかが1なら1）でまとめます。 $X = AC + B\overline{C}$ ■2 式の意味 C＝1 のとき　$\overline{C} = 0$ なので下のANDは0になり、$X = A$ C＝0 のとき　上のANDは0になり、$X = B$ ■3 波形を左から順にたどる 最初は C＝0 なので、B の1つ目のパルスが出ます。 次の C＝1 の間は、A の2つのパルスが出ます。 次の C＝0 の間は、B のパルスが出ます。 最後の C＝1 の間は、A の2つのパルスが出ます。 この形は(3)です。 答えは(3)ピヨ。
