電験三種 令和6年度(2024) 下期 理論 問12 過去問解説

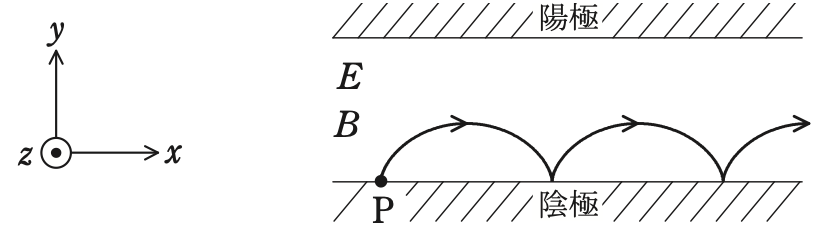

【考え方】電子はマイナスの電気なので、電界と反対向きに力を受けます。動く電子は、磁界からローレンツ力（$F = evB$）を受けます。 ■1 (ア) 電界の向き 電子は、上の陽極（$+y$ の向き）へ動き始めます。 電子は電界と反対向きに力を受けるので、電界は y 軸の負の向きです。→ (ア) 負 ■2 (イ)(ウ) 磁界から受ける力 磁界の中を動く電荷が受ける力を、ローレンツ力といいます。→ (ウ) ローレンツ 大きさは $F = evB$ で、磁束密度 B に比例します。→ (イ) 比例 アンペールは、電流と磁界の関係の法則の名前で、この力の名前ではありません。 ■3 (エ) 磁界の向き 上（$+y$）へ動くマイナスの電子が、右（$+x$）へ曲がる磁界の向きを考えます。 電流の向きは、電子の動きと反対なので $-y$ です。 フレミングの左手の法則で、中指（電流）を $-y$、親指（力）を $+x$ に向けると、人さし指（磁界）は $-z$ を向きます。→ (エ) 負 ■4 (オ) 軌跡の名前 転がる車輪のふちの1点がえがくような、くり返す山の形の線をサイクロイドといいます。→ (オ) サイクロイド リサジューは2つの振動を組み合わせた図形、ヒステリシスは磁化のようすを表す曲線で、ここには合いません。 答えは(4)ピヨ。
