電験三種 令和6年度(2024) 下期 理論 問4 過去問解説

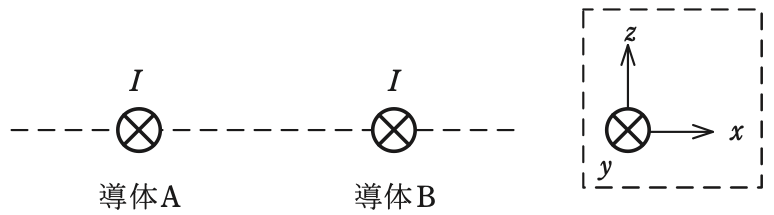

図に示すように，直線導体A及びBが $y$ 方向に平行に配置され，両導体に同じ大きさの電流 $I$ が共に $+y$ 方向に流れているとする。このとき，各導体に加わる力の方向について，正しいものを次の(1)〜(5)のうちから一つ選べ。
なお，$xyz$ 座標の定義は，破線の枠内の図で示したとおりとする。
- (1) 導体A：$+x$ 方向，導体B：$+x$ 方向
- (2) 導体A：$+x$ 方向，導体B：$-x$ 方向
- (3) 導体A：$-x$ 方向，導体B：$+x$ 方向
- (4) 導体A：$-x$ 方向，導体B：$-x$ 方向
- (5) どちらの導体にも力は働かない。
答えと解説を見る
正解は(2)
解説
【考え方】平行な2本の電線は、電流が同じ向きなら引き合い、反対向きなら反発し合います。
■1 引き合うか、反発するか
A も B も、電流は同じ $+y$ 方向です。
なので、2本は引き合います。
（相手の電流が作る磁界から力を受け、その向きがおたがいのほうを向くためです。）
■2 向きを決める
導体Aは、右にあるBのほうへ引かれるので $+x$ 方向です。
導体Bは、左にあるAのほうへ引かれるので $-x$ 方向です。
答えは(2)ピヨ。
出典：令和6年度（2024） 下期 第三種電気主任技術者試験（電気技術者試験センター）理論 問4
