電験三種 令和7年度(2025) 下期 機械 問1 過去問解説

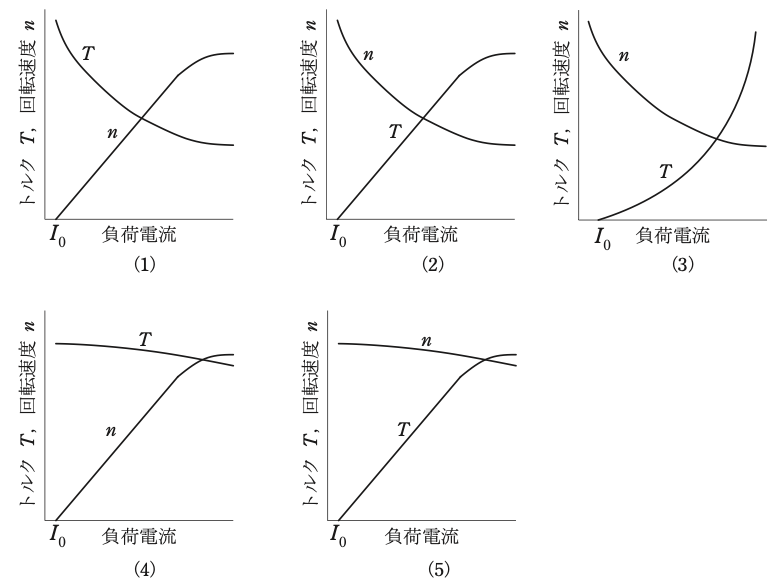

【考え方】分巻電動機は磁束がほぼ一定、と気づけば、トルクと速度のグラフの形がわかります。 ■1 磁束はほぼ一定 分巻電動機は、界磁（磁石の役目をする巻線）が電源に直接つながっています。 端子電圧と界磁の抵抗が一定なので、界磁電流も一定で、磁束 Φ はほぼ一定です。 ■2 トルクの形 $T = k\Phi I_a$ で Φ が一定なので、トルクは電機子電流に比例します。 負荷電流が無負荷電流 $I_0$ のあたりからトルクが増え、右上がりの直線になります。 ■3 速度の形 $n = \dfrac{V - R_a I_a}{k'\Phi}$ で、$R_a$ はとても小さいです。 なので、負荷電流が増えても、速度はわずかに下がるだけで、ほぼ水平です。 ■4 図を選ぶ 「速度はほぼ水平で少し下がる」「トルクは右上がりの直線」の図が(5)です。 答えは(5)ピヨ。
