電験三種 令和7年度(2025) 下期 法規 問10 過去問解説

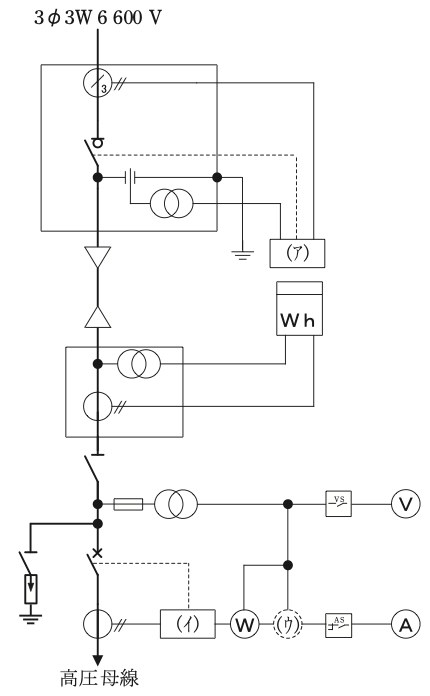

【考え方】それぞれの空欄が、どの装置につながっているかを見て決めます。 覚えるポイント：零相変流器（ZCT）＋零相電圧検出装置 → 地絡（方向）継電器、変流器（CT）→ 過電流継電器、電圧と電流の両方を使う計器 → 電力計・力率計です。 ■1 (ア) いちばん上の開閉器のところで、零相変流器（もれた電流を見る装置）と、零相電圧を見る装置につながっています。 漏電を見つけるので、地絡継電器です。→ (ア) 地絡継電器 ■2 (イ) 遮断器の下の変流器（大きな電流を小さくして測る装置）につながり、遮断器を動かします。 短絡などの大きな電流を見つけるので、過電流継電器です。→ (イ) 過電流継電器 ■3 (ウ) 計器用変圧器（電圧）と変流器（電流）の両方につながっています。 電圧と電流の両方を使う計器なので、力率計です。→ (ウ) 力率計 周波数計は電圧だけで測れるので、合いません。 答えは(5)ピヨ。
