電験三種 令和7年度(2025) 下期 理論 問17(a) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）
図のように，極板間の厚さ $d$[m]，表面積 $S$[m²]の平行板コンデンサAとBがある。コンデンサAの内部は，比誘電率と厚さが異なる3種類の誘電体で構成され，極板と各誘電体の水平方向の断面積は同一である。コンデンサBの内部は，比誘電率と水平方向の断面積が異なる3種類の誘電体で構成されている。コンデンサAの各誘電体内部の電界の強さをそれぞれ $E_{\mathrm{A1}}$，$E_{\mathrm{A2}}$，$E_{\mathrm{A3}}$，コンデンサBの各誘電体内部の電界の強さをそれぞれ $E_{\mathrm{B1}}$，$E_{\mathrm{B2}}$，$E_{\mathrm{B3}}$ とし，端効果，初期電荷及び漏れ電流は無視できるものとする。また，真空の誘電率を $\varepsilon_0$[F/m]とする。
両コンデンサの上側の極板に電圧 $V$[V]の直流電源を接続し，下側の極板を接地した。次の(a)及び(b)の問に答えよ。
(a) コンデンサAにおける各誘電体内部の電界の強さの大小関係とその中の最大値の組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) $E_{\mathrm{A1}} \lt E_{\mathrm{A2}} \lt E_{\mathrm{A3}}$，$\dfrac{3V}{5d}$
- (2) $E_{\mathrm{A1}} \gt E_{\mathrm{A2}} \gt E_{\mathrm{A3}}$，$\dfrac{3V}{5d}$
- (3) $E_{\mathrm{A1}} = E_{\mathrm{A2}} = E_{\mathrm{A3}}$，$\dfrac{V}{d}$
- (4) $E_{\mathrm{A1}} \lt E_{\mathrm{A2}} \lt E_{\mathrm{A3}}$，$\dfrac{9V}{5d}$
- (5) $E_{\mathrm{A1}} \gt E_{\mathrm{A2}} \gt E_{\mathrm{A3}}$，$\dfrac{9V}{5d}$
答えと解説を見る
正解は(5)
使う公式
電束密度と電界 $D = \varepsilon E$（D：電束密度（電気の力線の込み具合）[C/m²]、$\varepsilon$：誘電率[F/m]、E：電界の強さ[V/m]）
電圧と電界 $V = E_1 d_1 + E_2 d_2 + E_3 d_3$（$d_1$〜$d_3$：各層の厚さ[m]）
解説
【考え方】誘電体が上下に重なると、電束密度 D はどの層でも同じです。誘電率が小さい層ほど、電界が強くなります。
■1 D が同じなので、E は誘電率に反比例

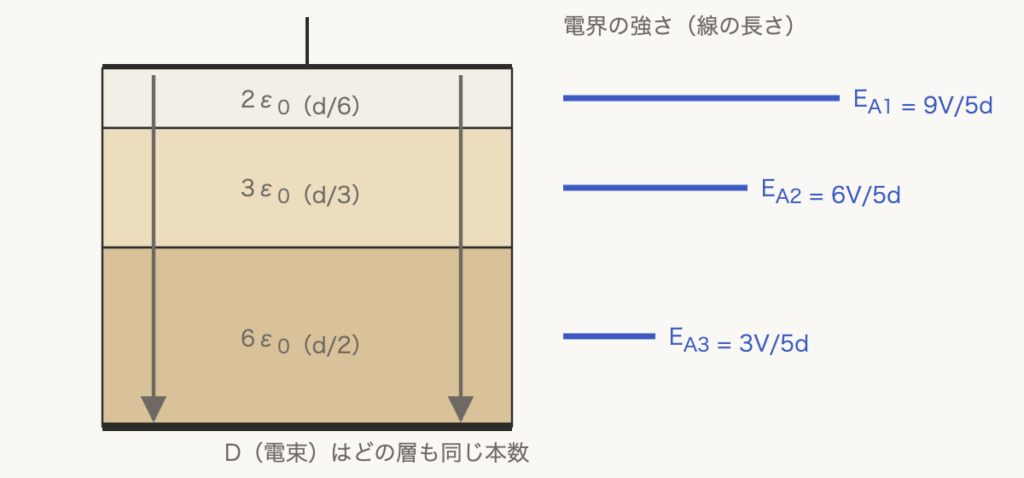

図より、上から比誘電率は 2、3、6、厚さは $\dfrac{d}{6}$、$\dfrac{d}{3}$、$\dfrac{d}{2}$ です。
$E = \dfrac{D}{\varepsilon}$ です。D が同じなので、誘電率が小さいほど E は大きくなります。
誘電率は 2 : 3 : 6 なので、電界はその逆で 3 : 2 : 1 です。
$E_{\mathrm{A1}} \gt E_{\mathrm{A2}} \gt E_{\mathrm{A3}}$
■2 電圧の式から大きさを出す
いちばん弱い $E_{\mathrm{A3}}$ を k とすると、$E_{\mathrm{A1}} = 3k$、$E_{\mathrm{A2}} = 2k$ です。
各層の「電界 × 厚さ」を足すと、電圧 V になります。
$V = 3k \times \dfrac{d}{6} + 2k \times \dfrac{d}{3} + k \times \dfrac{d}{2}$
$= \dfrac{kd}{2} + \dfrac{2kd}{3} + \dfrac{kd}{2} = \dfrac{5}{3}kd$
$k = \dfrac{3V}{5d}$
■3 最大の電界を求める
最大は $E_{\mathrm{A1}}$ です。
$E_{\mathrm{A1}} = 3k = \dfrac{9V}{5d}$
答えは(5)ピヨ。
図より、上から比誘電率は 2、3、6、厚さは $\dfrac{d}{6}$、$\dfrac{d}{3}$、$\dfrac{d}{2}$ です。
$E = \dfrac{D}{\varepsilon}$ です。D が同じなので、誘電率が小さいほど E は大きくなります。
誘電率は 2 : 3 : 6 なので、電界はその逆で 3 : 2 : 1 です。
$E_{\mathrm{A1}} \gt E_{\mathrm{A2}} \gt E_{\mathrm{A3}}$
■2 電圧の式から大きさを出す
いちばん弱い $E_{\mathrm{A3}}$ を k とすると、$E_{\mathrm{A1}} = 3k$、$E_{\mathrm{A2}} = 2k$ です。
各層の「電界 × 厚さ」を足すと、電圧 V になります。
$V = 3k \times \dfrac{d}{6} + 2k \times \dfrac{d}{3} + k \times \dfrac{d}{2}$
$= \dfrac{kd}{2} + \dfrac{2kd}{3} + \dfrac{kd}{2} = \dfrac{5}{3}kd$
$k = \dfrac{3V}{5d}$
■3 最大の電界を求める
最大は $E_{\mathrm{A1}}$ です。
$E_{\mathrm{A1}} = 3k = \dfrac{9V}{5d}$
答えは(5)ピヨ。
出典：令和7年度（2025） 下期 第三種電気主任技術者試験（電気技術者試験センター）理論 問17(a)
