電験三種 令和7年度(2025) 下期 理論 問18(a) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）
NAND ICを用いたパルス回路について，次の(a)及び(b)の問に答えよ。ただし，高電位を「1」，低電位を「0」と表すことにする。

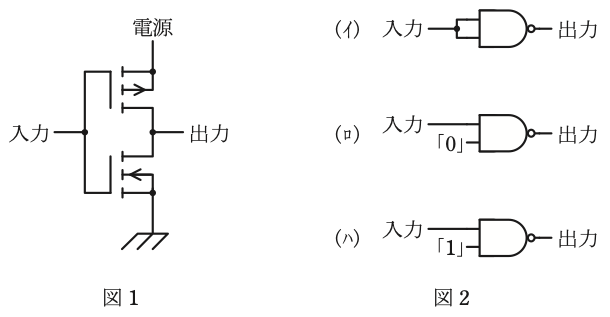

(a) pチャネル及びnチャネルMOS FETを用いて構成された図1の回路と真理値表が同一となるものを，図2のNAND回路の接続(イ)，(ロ)，(ハ)から選び，全て列挙したものを次の(1)〜(5)のうちから一つ選べ。
- (1) (イ)
- (2) (ロ)
- (3) (ハ)
- (4) (イ)，(ロ)
- (5) (イ)，(ハ)
答えと解説を見る
正解は(5)
解説
【考え方】図1が何の回路かを先に見て、(イ)(ロ)(ハ)が同じはたらきになるかを1つずつ確かめます。
NAND回路：入力が全部「1」のときだけ「0」を出し、それ以外は「1」を出します。
■1 図1は何の回路か
図1は、pチャネルとnチャネルのMOSFET（電圧で開け閉めするスイッチ）を組み合わせた回路です。
入力が「1」のときは下のnチャネルがつながり、出力は「0」です。
入力が「0」のときは上のpチャネルがつながり、出力は「1」です。
つまり、図1は入力を反対にして出すNOT回路です。
■2 (イ)
2つの入力に同じ信号を入れます。
「1」と「1」なら「0」、「0」と「0」なら「1」なので、NOT回路と同じです。
■3 (ロ)
片方が「0」なので、もう片方が何でも出力は「1」のままです。NOTになりません。
■4 (ハ)
片方が「1」なので、出力はもう片方の入力の反対になります。NOT回路と同じです。
同じになるのは、(イ)と(ハ)です。
答えは(5)ピヨ。
出典：令和7年度（2025） 下期 第三種電気主任技術者試験（電気技術者試験センター）理論 問18(a)
