電験三種 令和7年度(2025) 下期 理論 問18(b) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）
NAND ICを用いたパルス回路について，次の(a)及び(b)の問に答えよ。ただし，高電位を「1」，低電位を「0」と表すことにする。

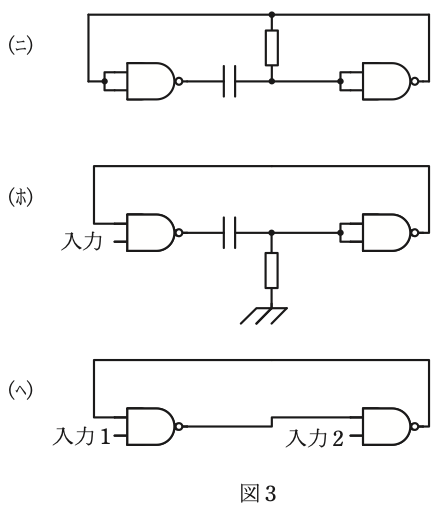

(b) 図3の三つの回路はいずれもマルチバイブレータの一種であり，これらの回路図においてNAND ICの電源及び接地端子は省略している。同図(ニ)，(ホ)，(ヘ)の入力の数がそれぞれ0，1，2であることに注意して，これら三つの回路と次の二つの性質を正しく対応づけたものの組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
性質Ⅰ：出力端子からパルスが連続的に発生し，ディジタル回路の中で発振器として用いることができる。
性質Ⅱ：「0」や「1」を記憶する機能をもち，フリップフロップの構成にも用いられる。
- (1) 性質Ⅰ(ニ) 性質Ⅱ(ホ)
- (2) 性質Ⅰ(ニ) 性質Ⅱ(ヘ)
- (3) 性質Ⅰ(ホ) 性質Ⅱ(ニ)
- (4) 性質Ⅰ(ホ) 性質Ⅱ(ヘ)
- (5) 性質Ⅰ(ヘ) 性質Ⅱ(ホ)
答えと解説を見る
正解は(2)
解説
【考え方】入力の数で、マルチバイブレータ（「0」と「1」を切りかえる回路）の種類が決まります。
入力なし＝発振する（非安定）、入力1つ＝1回だけパルスを出す（単安定）、入力2つ＝状態を記憶する（双安定）
■1 (ニ) 入力0
コンデンサの充電と放電で、出力の「0」と「1」が自動でくり返し切りかわります。
これは非安定マルチバイブレータで、性質Ⅰ（発振器）にあたります。
■2 (ホ) 入力1
入力が来たときだけ、決まった長さのパルスを1回出します。
これは単安定マルチバイブレータです。性質Ⅰ・Ⅱのどちらでもありません。
■3 (ヘ) 入力2
2つのNANDの出力を、おたがいの入力に戻しています。
どちらかの状態を保ち続けるので、「0」や「1」を記憶できます。
これは双安定マルチバイブレータで、フリップフロップになります。性質Ⅱにあたります。
性質Ⅰは(ニ)、性質Ⅱは(ヘ)です。
答えは(2)ピヨ。
出典：令和7年度（2025） 下期 第三種電気主任技術者試験（電気技術者試験センター）理論 問18(b)
