電験三種 令和7年度(2025) 下期 電力 問17(b) 過去問解説

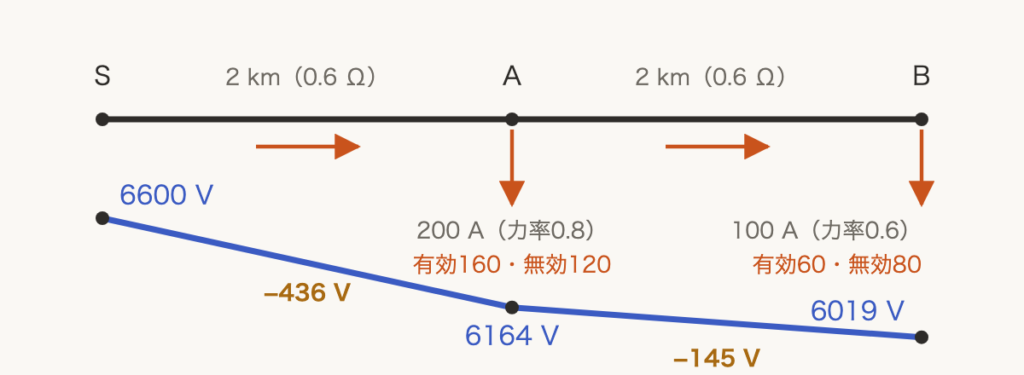

【考え方】S−A間と A−B間で、流れる電流がちがいます。区間ごとに電圧降下を出して、6600 V から引きます。 ■1 1区間の抵抗とリアクタンス どちらの区間も 2 km です。 $R = X = 0.3 \times 2 = 0.6\,\Omega$ ■2 S−A間の電圧降下 S−A間には、AとBの両方の電流が流れます。 (a) で出した、Aの有効 160 A・無効 120 A と、Bの有効 60 A・無効 80 A を足します。 有効成分　$160 + 60 = 220\,\mathrm{A}$ 無効成分　$120 + 80 = 200\,\mathrm{A}$ $0.6 \times 220 + 0.6 \times 200 = 132 + 120 = 252$ $v_1 = \sqrt{3} \times 252 \fallingdotseq 436\,\mathrm{V}$ ■3 A−B間の電圧降下 A−B間は、Bの電流だけで、有効成分 60 A、無効成分 80 A です。 $0.6 \times 60 + 0.6 \times 80 = 36 + 48 = 84$ $v_2 = \sqrt{3} \times 84 \fallingdotseq 145\,\mathrm{V}$ ■4 B点の電圧 電圧は、区間ごとに下がっていきます。 $6600 - 436 - 145 \fallingdotseq 6019\,\mathrm{V}$ 答えは(1)ピヨ。
