電験三種 令和8年度(2026) 上期 機械 問8 過去問解説

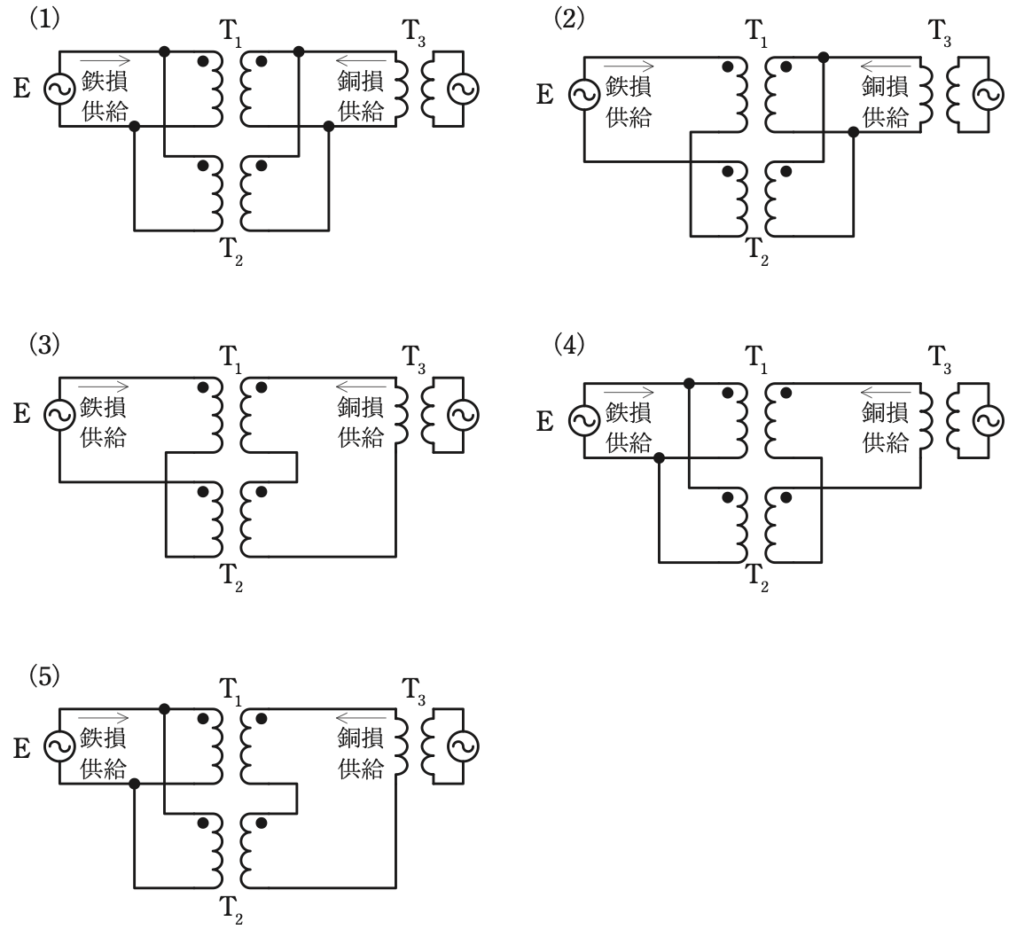

【考え方】返還負荷法は、同じ変圧器2台を向かい合わせにつなぎ、本物の負荷なしで定格と同じ状態をつくる試験です。 覚えるポイント：一次側は並列にして電源 E で鉄損を補い、二次側は電圧が打ち消し合う向きに直列の輪にして、補助変圧器 $\mathrm{T_3}$ で銅損を補います。 ■1 鉄損の補い方 鉄損は、鉄心で失われる電力です。電圧をかけるだけで出ます。 2台の一次側（左側の巻線）を並列にして、電源 E から定格電圧をかけます。 ■2 銅損の補い方 銅損は、巻線に電流が流れて失われる電力です。 2台の二次側（右側の巻線）を、直列の輪にします。 このとき、2台の電圧が打ち消し合う向き（黒丸の向きが逆）につなぎます。 ■3 小さな電源ですむわけ 打ち消し合うので、輪の中の電圧はほぼ 0 です。 そのため、補助変圧器 $\mathrm{T_3}$ の小さな電圧で、定格電流を流せます。 外から出すのは、鉄損と銅損の分の電力だけです。 ■4 図と比べる (4) は、一次側が電源 E に並列につながり、二次側が $\mathrm{T_3}$ とともに打ち消し合う向きの直列の輪になっています。 答えは(4)ピヨ。
