電験三種 平成21年度(2009) 機械 問18(b) 過去問解説

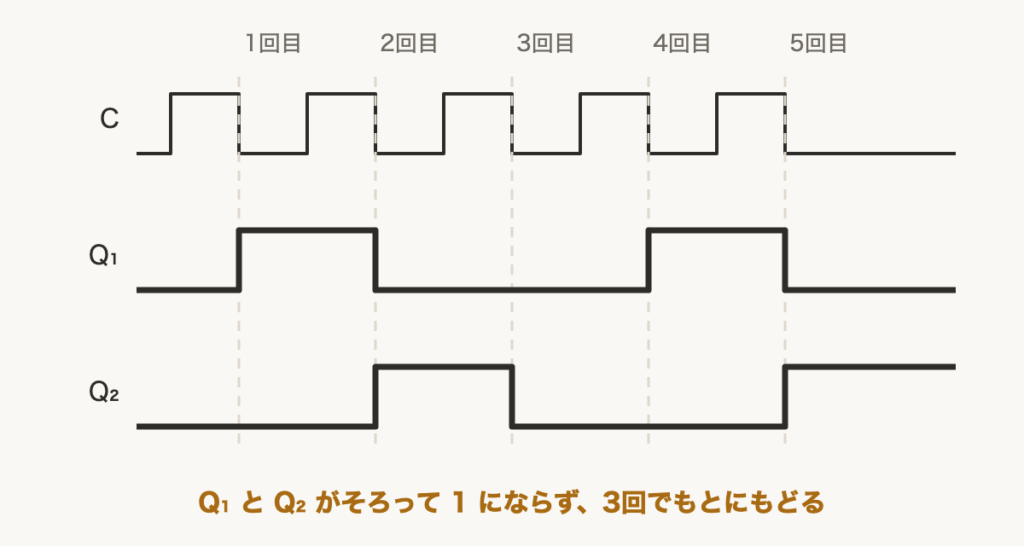

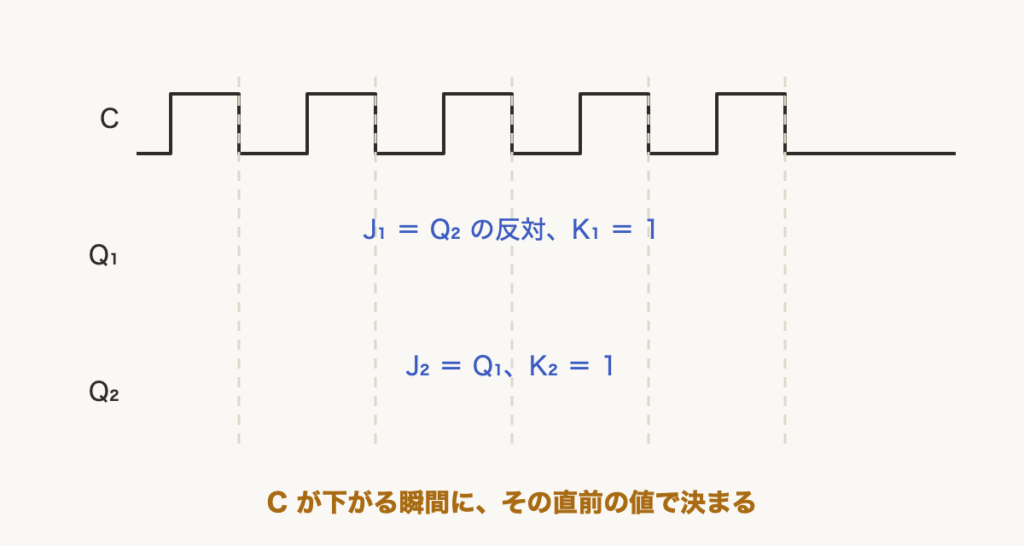

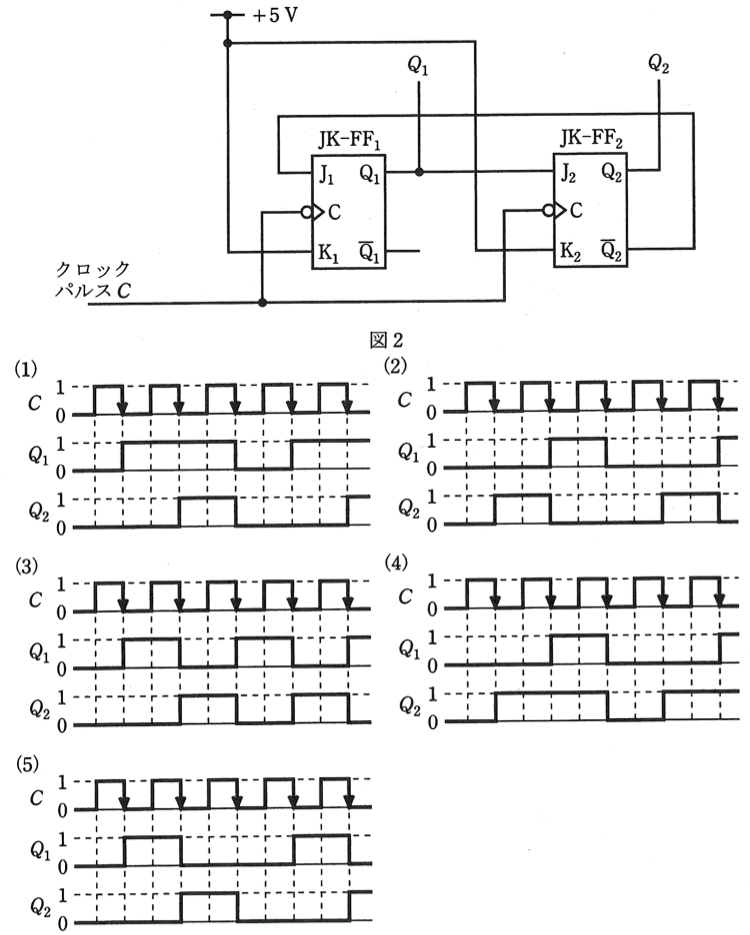

【考え方】どちらの K も＋5 V（1）につながっています。J₁ には $\overline{Q_2}$（Q₂ の反対）、J₂ には Q₁ がつながっています。最初は Q₁ ＝ 0、Q₂ ＝ 0 として、1回ずつ追いかけます。 JK-FF は、クロック C が下がる瞬間に、その直前の J と K で次の Q が決まります。 ■1 つなぎ方を読む K が1なので、J が1なら反転、J が0なら0になります。 ■2 1回ずつ追いかける 1回目（直前は Q₁＝0、Q₂＝0） J₁＝$\overline{Q_2}$＝1 なので反転 → Q₁＝1 J₂＝Q₁＝0 なので0にする → Q₂＝0 2回目（直前は Q₁＝1、Q₂＝0） J₁＝1 なので反転 → Q₁＝0 J₂＝1 なので反転 → Q₂＝1 3回目（直前は Q₁＝0、Q₂＝1） J₁＝0 なので0にする → Q₁＝0 J₂＝0 なので0にする → Q₂＝0 4回目からは1回目と同じです。この形は (5) です。 答えは(5)ピヨ。
