電験三種 平成21年度(2009) 理論 問18(a) 過去問解説

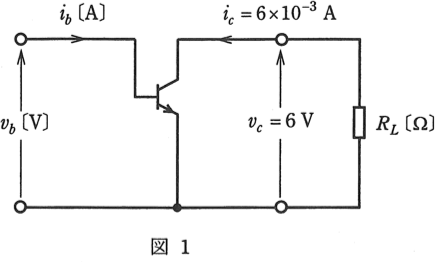

（選択問題：問17または問18のどちらか1問を解く） 図1の回路は，エミッタ接地のトランジスタ増幅器の交流小信号に注目した回路である。次の(a)及び(b)に答えよ。 ただし，$R_L$[Ω]は抵抗，$i_b$[A]は入力信号電流，$i_c = 6 \times 10^{-3}$[A]は出力信号電流，$v_b$[V]は入力信号電圧，$v_c = 6$[V]は出力信号電圧である。 (a) 図1の回路において，入出力信号の関係を表1に示す $h$ パラメータを用いて表すと次の式①，②になる。 $v_b = h_{ie}i_b + h_{re}v_c$　……① $i_c = h_{fe}i_b + h_{oe}v_c$　……② 表1　$h$ パラメータの数値例 ・（ア）：記号 $h_{ie}$，値の例 $3.5 \times 10^3$[Ω] ・電圧帰還率：記号（ウ），値の例 $1.3 \times 10^{-4}$ ・電流増幅率：記号（エ），値の例 140 ・（イ）：記号 $h_{oe}$，値の例 $9 \times 10^{-6}$[S] 上記表中の空白箇所（ア），（イ），（ウ）及び（エ）に当てはまる語句として，正しいものを組み合わせたのは次のうちどれか。
