電験三種 平成22年度(2010) 機械 問10 過去問解説

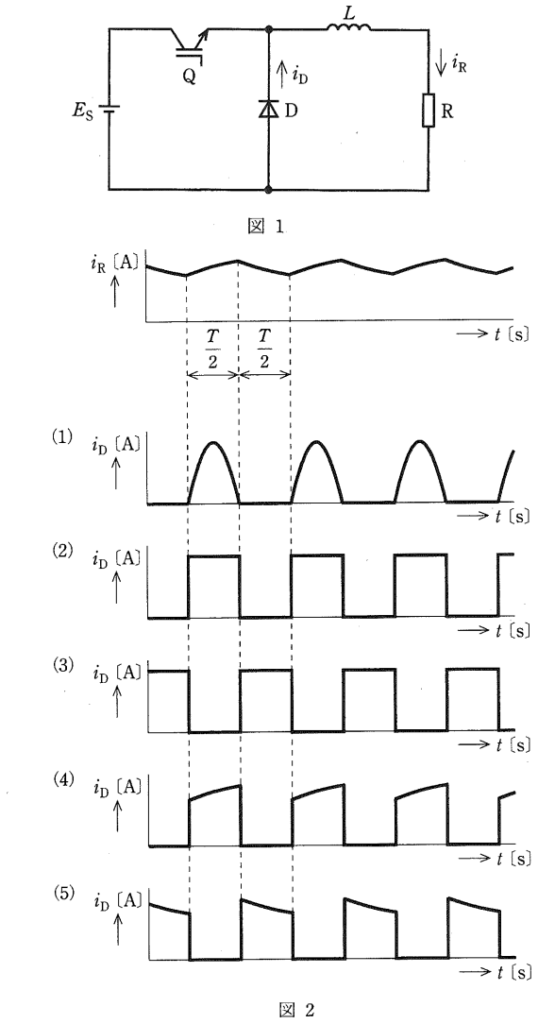

図1は，降圧チョッパの基本回路である。オンオフ制御バルブデバイスQは，IGBTを用いており，$\dfrac{T}{2}$[s]の期間はオン，残りの $\dfrac{T}{2}$[s]の期間はオフで，周期 $T$[s]でスイッチングし，負荷抵抗Rには図2に示す波形の電流 $i_{\mathrm{R}}$[A]が流れているものとする。
このとき，ダイオードDに流れる電流 $i_{\mathrm{D}}$[A]の波形に最も近い波形は，図2の(1)から(5)のうちのどれか。
（図は，上が図1，下が図2です。）
- (1) 図2の(1)
- (2) 図2の(2)
- (3) 図2の(3)
- (4) 図2の(4)
- (5) 図2の(5)
答えと解説を見る
正解は(5)
解説
【考え方】Q がオンの間とオフの間で、電流がどこを流れるかを分けて考えます。
覚えるポイント：降圧チョッパ Q がオンの間は電源から電流、オフの間はコイルの電流がダイオードを通って流れ続ける
■1 Q がオンの間
電流は電源から Q、L、R と流れます。ダイオードには流れません。
■2 Q がオフの間
コイル L が電流を流し続けようとし、電流はダイオードを通って回ります。
電源がないので、電流はだんだん減ります。$i_{\mathrm{R}}$ が下がる区間です。
■3 波形を選ぶ
ダイオードの電流は、$i_{\mathrm{R}}$ が下がる区間だけ、下がりながら流れます。これは (5) です。
答えは(5)ピヨ。
出典：平成22年度（2010） 第三種電気主任技術者試験（電気技術者試験センター）機械 問10
