電験三種 平成22年度(2010) 法規 問13(a) 過去問解説
氷雪の多い地方のうち，海岸地その他の低温季に最大風圧を生ずる地方以外の地方において，電線に断面積 150[mm²]（19本／3.2[mm]）の硬銅より線を使用する特別高圧架空電線路がある。この電線1条，長さ 1[m]当たりに加わる水平風圧荷重について，「電気設備技術基準の解釈」に基づき，次の(a)及び(b)に答えよ。
ただし，電線は図のようなより線構成とする。
(a) 高温季における風圧荷重[N]の値として，最も近いのは次のうちどれか。
- (1) 6.8
- (2) 7.8
- (3) 9.4
- (4) 10.6
- (5) 15.7
答えと解説を見る
正解は(5)
使う公式
風圧荷重 $W = P \times D \times 1$（W：1 m あたりの風圧荷重[N]、P：風圧[Pa]、D：電線の外径[m]）
甲種風圧荷重（電線） 980 Pa（高温季は甲種を使う）
解説

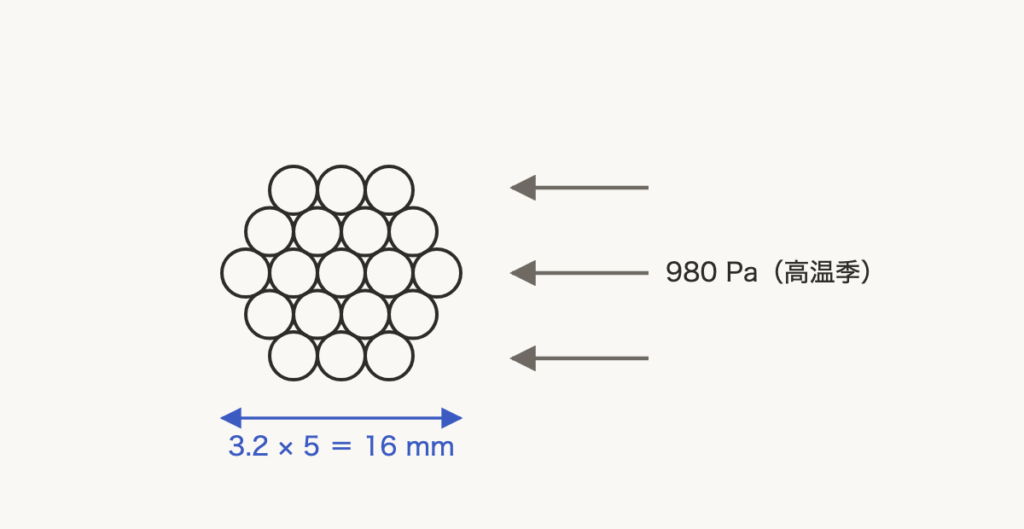

【考え方】より線の外径は、真ん中を通る素線の数 × 素線の太さです。19本より線では、5本分が並びます。
■1 外径
$D = 3.2 \times 5 = 16\,\mathrm{mm} = 0.016\,\mathrm{m}$
■2 高温季の荷重
高温季は甲種風圧荷重 980 Pa です。
$W = 980 \times 0.016 \fallingdotseq 15.7\,\mathrm{N}$
答えは(5)ピヨ。
$D = 3.2 \times 5 = 16\,\mathrm{mm} = 0.016\,\mathrm{m}$
■2 高温季の荷重
高温季は甲種風圧荷重 980 Pa です。
$W = 980 \times 0.016 \fallingdotseq 15.7\,\mathrm{N}$
答えは(5)ピヨ。
出典：平成22年度（2010） 第三種電気主任技術者試験（電気技術者試験センター）法規 問13(a)
