電験三種 平成22年度(2010) 理論 問4 過去問解説

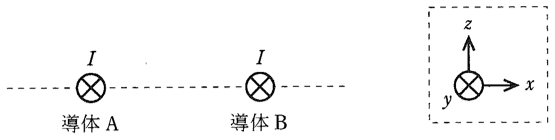

図に示すように，直線導体A及びBが $y$ 方向に平行に配置され，両導体に同じ大きさの電流 $I$ が共に $+y$ 方向に流れているとする。このとき，各導体に加わる力の方向について，正しいものを組み合わせたのは次のうちどれか。
なお，$xyz$ 座標の定義は，破線の枠内の図で示したとおりとする。
- (1) 導体A：$+x$ 方向，導体B：$+x$ 方向
- (2) 導体A：$+x$ 方向，導体B：$-x$ 方向
- (3) 導体A：$-x$ 方向，導体B：$+x$ 方向
- (4) 導体A：$-x$ 方向，導体B：$-x$ 方向
- (5) どちらの導体にも力は働かない。
答えと解説を見る
正解は(2)
解説
【考え方】平行な2本の電流は、同じ向きなら引き合い、逆向きなら反発（押し合う）します。
■1 電流の向きをくらべる
A と B には、同じ向き（$+y$ 方向）に電流が流れています。
同じ向きの電流どうしは、引き合います。
■2 力の向き
A は B のほう（$+x$ 方向）へ引っぱられます。
B は A のほう（$-x$ 方向）へ引っぱられます。
答えは(2)ピヨ。
出典：平成22年度（2010） 第三種電気主任技術者試験（電気技術者試験センター）理論 問4
