電験三種 平成23年度(2011) 機械 問8 過去問解説

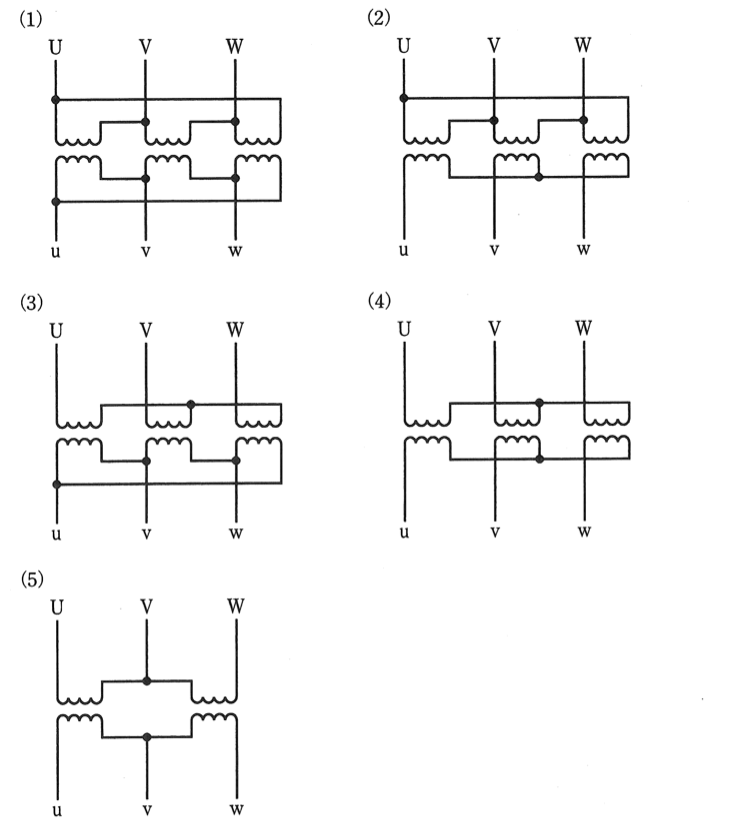

下図は，三相変圧器の結線図である。
一次電圧に対して二次電圧の位相が 30[°]遅れとなる結線を次の(1)〜(5)のうちから一つ選べ。
ただし，各一次・二次巻線間の極性は減極性であり，一次電圧の相順はU，V，Wとする。
- (1) 図の(1)
- (2) 図の(2)
- (3) 図の(3)
- (4) 図の(4)
- (5) 図の(5)
答えと解説を見る
正解は(3)
解説
【考え方】Y結線では、線間電圧は相電圧より30°進みます。Y と Δ を組み合わせたときだけ、一次と二次の位相がずれます。
■1 ずれない結線
Y-Y、Δ-Δ、V-V は、一次と二次の位相のずれが0です。
ずれが出るのは、Y と Δ を組み合わせた (2) と (3) です。
■2 (3) Y-Δ
一次が Y、二次が Δ です。
二次の線間電圧は、巻線の電圧そのもので、一次の相電圧と同じ向きです。
一次の線間電圧は相電圧より30°進んでいます。
なので、二次の線間電圧は一次の線間電圧より30°遅れます。
■3 (2) Δ-Y
反対に、二次が30°進みます。
答えは(3)ピヨ。
出典：平成23年度（2011） 第三種電気主任技術者試験（電気技術者試験センター）機械 問8
