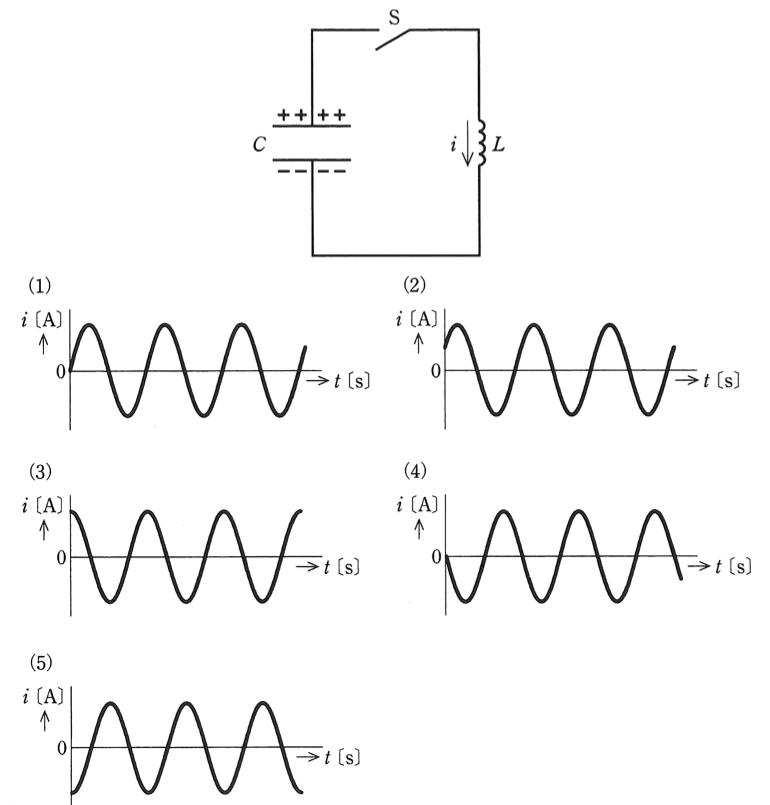

電験三種 平成23年度(2011) 理論 問16(a) 過去問解説

【考え方】S を閉じた瞬間の電流と、電流が最初に流れる向きを考えます。 ポイント：コイルは電流の急な変化をさまたげるので、コンデンサの放電の電流は 0 から始まります。 ■1 はじめの電流 S を閉じた瞬間、コイルがあるので電流はすぐには流れません。電流は 0 から始まります。 ■2 電流の向き コンデンサの上の板が＋なので、電流は上から S を通って、コイルを下向き（矢印の向き）に流れます。 だから、正の向きに増えていきます。 ■3 振動のようす 抵抗がないので、電流は弱まらずに、同じ大きさでずっと振動します。 0 から正の向きに始まり、大きさが変わらない正弦波（sin の形の波）は (1) です。 答えは(1)ピヨ。
