電験三種 平成23年度(2011) 電力 問1 過去問解説

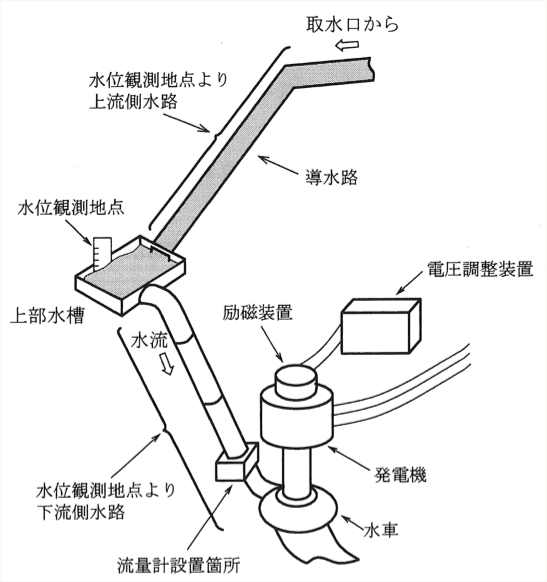

【考え方】出力が下がった原因が「水」の側か「電気」の側かを、水位・流量・電気の状態から見分けます。 ポイント：水力発電の出力　$P = 9.8QH\eta$（P：出力[kW]、Q：流量[m³/s]、H：落差[m]、η：効率）。出力は流量 Q に比例します。 ■1 出力が下がった理由 水車流量 Q が減ったので、出力が下がりました。 ■2 水の側のどこか 上部水槽（水車の手前で水をためておく槽）の水位は上がっています。 上から来る水は減っていないのに、下へ流れにくくなったので、水槽に水がたまったと考えられます。 だから、原因は上部水槽より下流側（水圧管や水車のほう）です。 もし上流側の水路で水が止まったなら、水槽の水位は下がるはずです。(1) ではありません。 ■3 電気の側ではない理由 回転数も発電機電圧も変わらず、保護リレーも動いていません。 だから、電圧調整装置・励磁装置・発電機の (3)〜(5) は原因ではありません。 励磁電圧（発電機の磁石の強さを決める電圧）が下がったのは、出力が減って、必要な励磁が小さくなったためです。 答えは(2)ピヨ。
