電験三種 平成24年度(2012) 法規 問13(a) 過去問解説

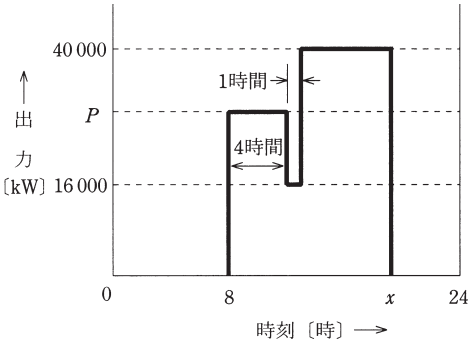

発電所の最大出力が 40 000[kW]で最大使用水量が 20[m³/s]，有効容量 360 000[m³]の調整池を有する水力発電所がある。河川流量が 10[m³/s]一定である時期に，河川の全流量を発電に利用して図のような発電を毎日行った。毎朝満水になる8時から発電を開始し，調整池の有効容量の水を使い切る $x$ 時まで発電を行い，その後は発電を停止して翌日に備えて貯水のみをする運転パターンである。次の(a)及び(b)の問に答えよ。
ただし，発電所出力[kW]は使用水量[m³/s]のみに比例するものとし，その他の要素にはよらないものとする。
(a) 運転を終了する時刻 $x$ として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
- (1) 19時
- (2) 20時
- (3) 21時
- (4) 22時
- (5) 23時
答えと解説を見る
正解は(4)
使う公式
水の量 ＝ 流量 × 時間（1時間 ＝ 3 600 秒）
解説
【考え方】調整池は、8時に満水で、x 時に空になります。そのあと翌朝8時までに、川の水だけで満水にもどす必要があります。
■1 数字を整理する
調整池の有効容量 360 000 m³
川の流量 10 m³/s
1時間 ＝ 3 600 秒
■2 ためるのにかかる時間
1時間にたまる水は $10 \times 3\,600 = 36\,000\,\mathrm{m^3}$
$\dfrac{360\,000}{36\,000} = 10$ 時間
■3 終わる時刻
翌朝8時の10時間前は、22時です。
答えは(4)ピヨ。
出典：平成24年度（2012） 第三種電気主任技術者試験（電気技術者試験センター）法規 問13(a)
