電験三種 平成25年度(2013) 機械 問14 過去問解説

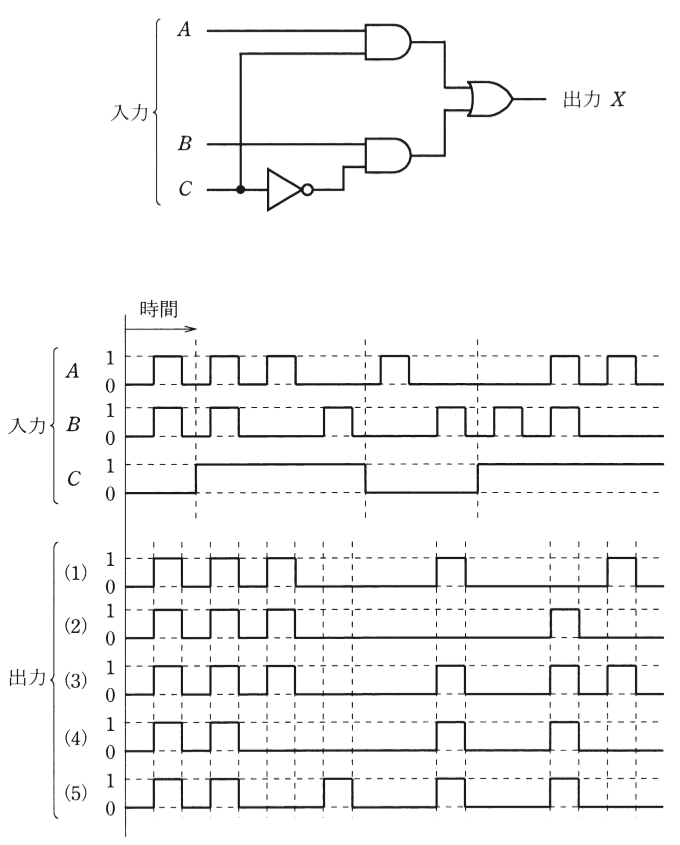

【考え方】回路を式にすると、C によって A か B のどちらかが出力に出ることがわかります。 ■1 回路の式を読む 上のゲートは A と C の論理積（両方1のとき1）です。 下のゲートは B と「C の否定（0と1を反対にしたもの）」の論理積です。 それを論理和（どちらか1なら1）でまとめます。 $X = A \cdot C + B \cdot \overline{C}$ ■2 C で場合分けする C ＝ 1 のとき：$X = A$ です。出力は A と同じ形になります。 C ＝ 0 のとき：$X = B$ です。出力は B と同じ形になります。 ■3 タイムチャートを選ぶ C が 0 の区間は B を、C が 1 の区間は A をそのまま写します。 この形になっているのは (3) です。 答えは(3)ピヨ。
