電験三種 平成25年度(2013) 法規 問10 過去問解説

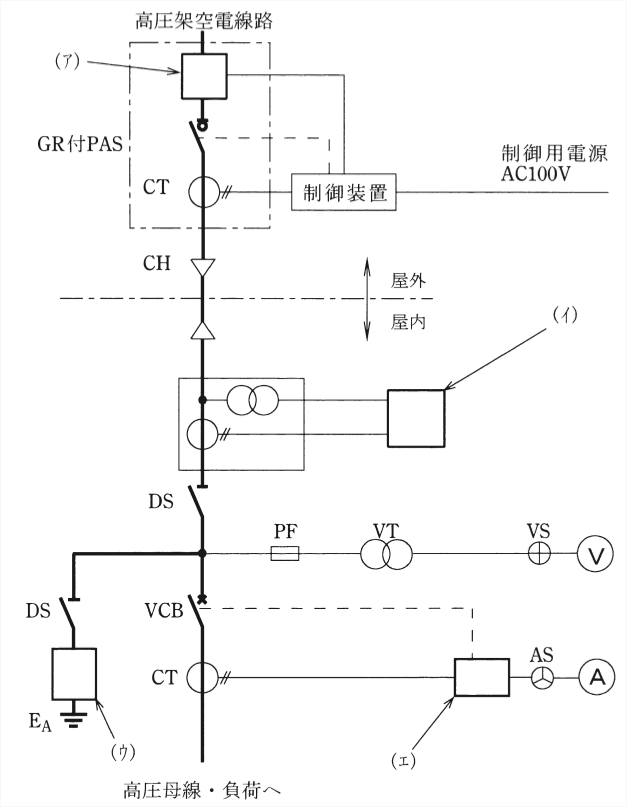

図は，高圧受電設備（受電電力500[kW]）の単線結線図の一部である。
図の矢印で示す（ア），（イ），（ウ）及び（エ）に設置する機器及び計器の名称（略号を含む）の組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) （ア）ZCT，（イ）電力量計，（ウ）避雷器，（エ）過電流継電器
- (2) （ア）VCT，（イ）電力量計，（ウ）避雷器，（エ）過負荷継電器
- (3) （ア）ZCT，（イ）電力量計，（ウ）進相コンデンサ，（エ）過電流継電器
- (4) （ア）VCT，（イ）電力計，（ウ）避雷器，（エ）過負荷継電器
- (5) （ア）ZCT，（イ）電力計，（ウ）進相コンデンサ，（エ）過負荷継電器
答えと解説を見る
正解は(1)
解説
【考え方】単線結線図（受電設備の機器のつながりを1本線でかいた図）で、それぞれの場所の役目から機器を決めます。
ポイント：高圧受電設備の主な機器は、ZCT（零相変流器）・VCT（電力需給用計器用変成器）・LA（避雷器）・OCR（過電流継電器）です。
■1 (ア)
GR付PAS（地絡継電器つきの区分開閉器）の中で、地絡（電気が地面にもれる事故）を見つけるのは ZCT（零相変流器）です。→ (ア) ZCT
VCT は計量用なので、ここではありません。
■2 (イ)
VCT（電圧と電流を計量用に変える装置）につながっているのは、電気料金を計る電力量計です。→ (イ) 電力量計
■3 (ウ)
DS を通して接地 $\mathrm{E_A}$（A種接地）につながっているのは、雷から守る避雷器です。→ (ウ) 避雷器
■4 (エ)
CT の電流を受けて VCB（真空遮断器）を動かすのは、過電流継電器（OCR）です。→ (エ) 過電流継電器
答えは(1)ピヨ。
出典：平成25年度（2013） 第三種電気主任技術者試験（電気技術者試験センター）法規 問10
