電験三種 平成25年度(2013) 理論 問18(a) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）

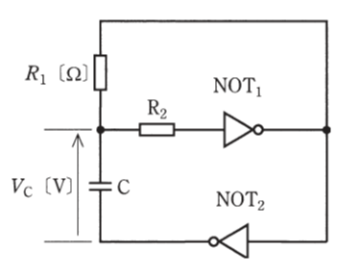

図は，NOT IC，コンデンサC及び抵抗を用いた非安定マルチバイブレータの原理図である。次の(a)及び(b)の問に答えよ。
(a) この回路に関する三つの記述（ア）〜（ウ）について，正誤の組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
（ア）この回路は電源を必要としない。
（イ）抵抗 $R_1$[Ω]の値を大きくすると，発振周波数は高くなる。
（ウ）抵抗器 $\mathrm{R_2}$ は，$\mathrm{NOT_1}$ に流れる入力電流を制限するための素子である。
- (1) （ア）正，（イ）正，（ウ）正
- (2) （ア）正，（イ）正，（ウ）誤
- (3) （ア）正，（イ）誤，（ウ）誤
- (4) （ア）誤，（イ）正，（ウ）誤
- (5) （ア）誤，（イ）誤，（ウ）正
答えと解説を見る
正解は(5)
解説
【考え方】（ア）〜（ウ）を1つずつ確かめます。
覚えるポイント：発振の周期は、時定数 $CR_1$ に比例する（周波数は $CR_1$ に反比例）。
■1 （ア）電源
NOT IC は、電源がないと動きません。
この図は原理図なので、電源が省いてあるだけです。誤りです。
■2 （イ）R₁ と周波数
コンデンサは $R_1$ を通して充電・放電します。
$R_1$ を大きくすると、充電に時間がかかり、周期が長くなります。
周波数は低くなるので、誤りです。
■3 （ウ）R₂ の役目
$\mathrm{R_2}$ は、コンデンサの電圧が大きくふれたとき、$\mathrm{NOT_1}$ の入力に大きな電流が流れこまないようにする抵抗です。正しいです。
■4 まとめ
（ア）誤、（イ）誤、（ウ）正です。
答えは(5)ピヨ。
出典：平成25年度（2013） 第三種電気主任技術者試験（電気技術者試験センター）理論 問18(a)
