電験三種 平成25年度(2013) 理論 問18(b) 過去問解説

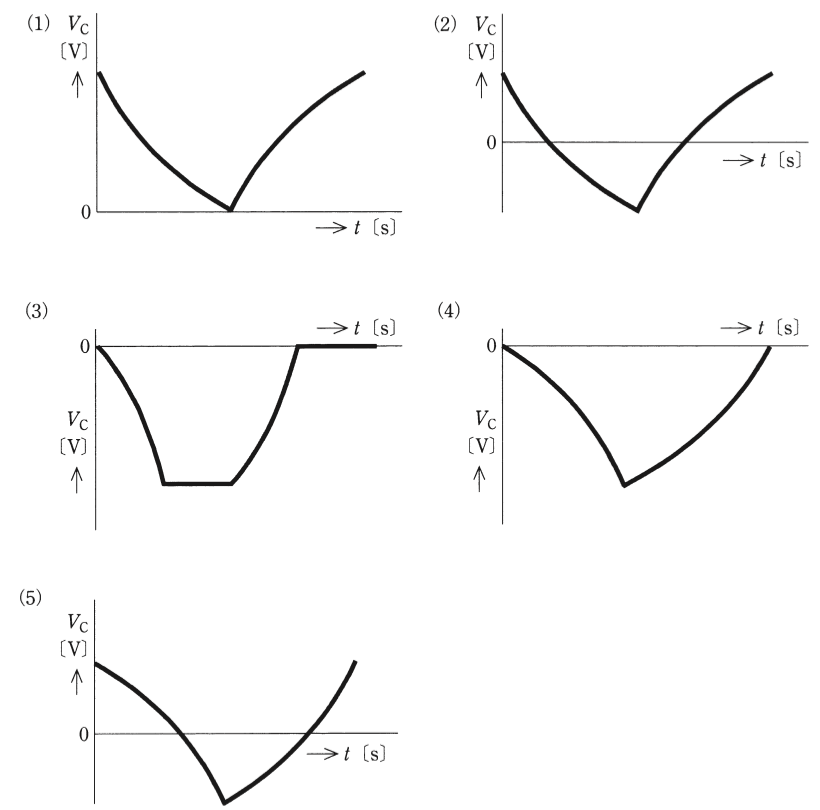

【考え方】コンデンサの電圧は、とびとびに変わらず、$R_1$ を通して少しずつ曲線（指数関数の形）で変わります。 ■1 回路の動き 2つの NOT は、出力が「高い」「低い」を交互にくり返します。 $\mathrm{NOT_1}$ の出力が高いとき、コンデンサは $R_1$ を通して一方の向きに充電されていきます。 電圧がしきい値（切りかわる電圧）に届くと、2つの出力が入れかわります。 こんどは反対の向きに充電されます。 ■2 波形の形 コンデンサの電圧は、プラスとマイナスの両方にふれながら、曲線で行ったり来たりします。 0 をまたいで下がり、また 0 をまたいで上がる形は (2) です。 ■3 ほかの図 (1)(3)(4) は、マイナスかプラスの片側だけです。 (5) は、曲線の曲がり方が充電の形と逆です。 答えは(2)ピヨ。
