電験三種 平成26年度(2014) 機械 問14 過去問解説

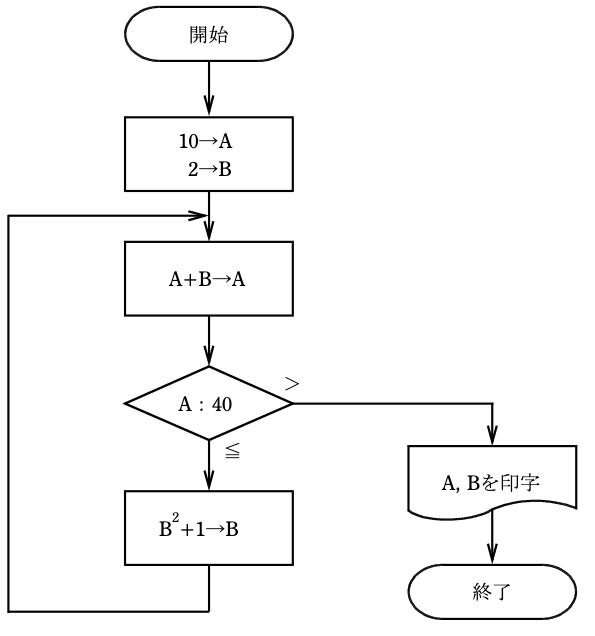

【考え方】フローチャートは、箱の中の処理を上から順に行い、ひし形の条件で道を分けます。A と B の値を1回ずつ書き出して追います。 ■1 はじめの値 A ＝ 10、B ＝ 2 です。 ■2 くり返しを追う 1回目：A ＝ 10 ＋ 2 ＝ 12。12 は 40 以下なので、B ＝ 2² ＋ 1 ＝ 5。 2回目：A ＝ 12 ＋ 5 ＝ 17。40 以下なので、B ＝ 5² ＋ 1 ＝ 26。 3回目：A ＝ 17 ＋ 26 ＝ 43。43 は 40 より大きいので、印字して終わります。 ■3 印字される値 A ＝ 43、B ＝ 26 です。 答えは(3)ピヨ。
