電験三種 平成26年度(2014) 法規 問11(b) 過去問解説
鋼心アルミより線（ACSR）を使用する $6\,600\,\mathrm{V}$ 高圧架空電線路がある。この電線路の電線の風圧荷重について「電気設備技術基準の解釈」に基づき，次の(a)及び(b)の問に答えよ。
なお，下記の条件に基づくものとする。
① 氷雪が多く，海岸地その他の低温季に最大風圧を生じる地方で，人家が多く連なっている場所以外の場所とする。
② 電線構造は図のとおりであり，各素線，鋼線ともに全てが同じ直径とする。
③ 電線被覆の絶縁体の厚さは一様とする。
④ 甲種風圧荷重は $980\,\mathrm{Pa}$，乙種風圧荷重の計算に使う氷雪の厚さは $6\,\mathrm{mm}$ とする。
(b) 低温季において適用する風圧荷重（電線1条，長さ1m当たり）の値[N]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
- (1) 4.9
- (2) 8.9
- (3) 10.8
- (4) 17.7
- (5) 21.6
答えと解説を見る
正解は(3)
使う公式
乙種風圧荷重 $W = \dfrac{p}{2} \times (d + 2t) \times 1$[N/m]（p：甲種風圧荷重[Pa]、d：電線の外径[m]、t：氷雪の厚さ 6 mm ＝ 0.006 m）
低温季の風圧荷重（氷雪の多い地方） 海岸地など低温季に最大風圧を生じる地方は、甲種と乙種の大きい方。人家が多く連なっている場所以外の場所であれば、そのまま比べる
解説
【考え方】氷雪の多い地方で、低温季に最大の風が吹く地方なので、甲種と乙種の大きい方を使います。乙種は、氷雪がついて太くなった電線に、甲種の半分の風圧がかかると考えます。

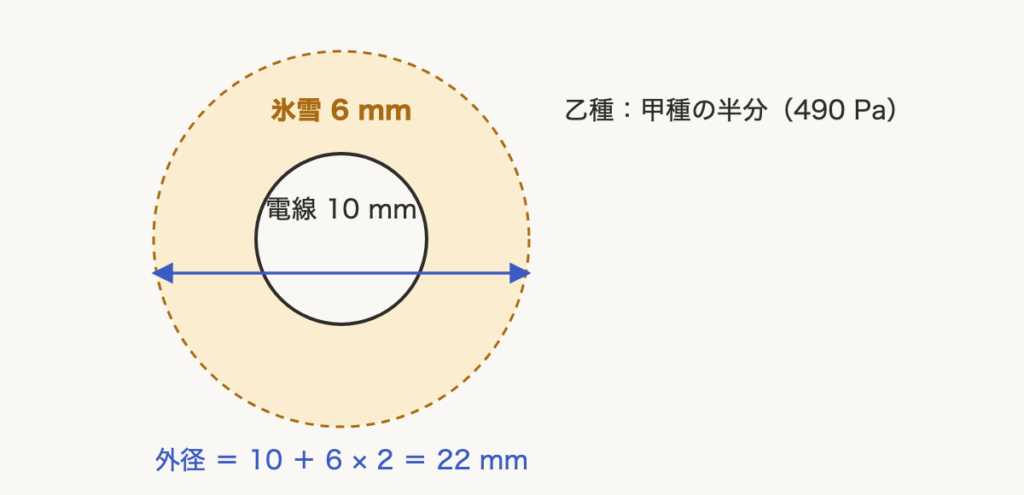

■1 氷雪がついた外径
電線のまわりに厚さ 6 mm の氷雪がつくので、外径は両側で 12 mm 増えます。
$10 + 6 \times 2 = 22\,\mathrm{mm} = 0.022\,\mathrm{m}$
■2 乙種の風圧荷重
乙種は甲種の半分の 490 Pa を使います。
$490 \times 0.022 \fallingdotseq 10.8\,\mathrm{N}$
■3 甲種とくらべる
甲種は (a) と同じです。
$980 \times 0.010 = 9.8\,\mathrm{N}$
大きい方は 10.8 N です。
答えは(3)ピヨ。
電線のまわりに厚さ 6 mm の氷雪がつくので、外径は両側で 12 mm 増えます。
$10 + 6 \times 2 = 22\,\mathrm{mm} = 0.022\,\mathrm{m}$
■2 乙種の風圧荷重
乙種は甲種の半分の 490 Pa を使います。
$490 \times 0.022 \fallingdotseq 10.8\,\mathrm{N}$
■3 甲種とくらべる
甲種は (a) と同じです。
$980 \times 0.010 = 9.8\,\mathrm{N}$
大きい方は 10.8 N です。
答えは(3)ピヨ。
出典：平成26年度（2014） 第三種電気主任技術者試験（電気技術者試験センター）法規 問11(b)
