電験三種 平成26年度(2014) 法規 問12(b) 過去問解説

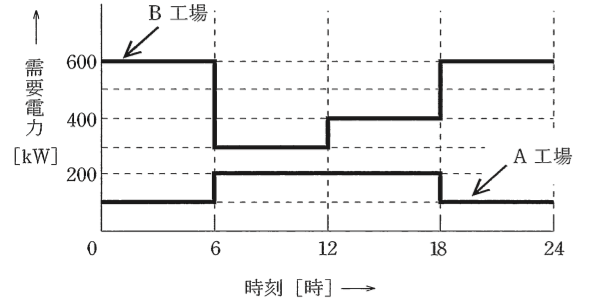

ある事業所内におけるA工場及びB工場の，それぞれのある日の負荷曲線は図のようであった。それぞれの工場の設備容量が，A工場では $400\,\mathrm{kW}$，B工場では $700\,\mathrm{kW}$ であるとき，次の(a)及び(b)の問に答えよ。
(b) A工場及びB工場を合わせた総合負荷率の値[％]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
- (1) 56.8
- (2) 63.6
- (3) 78.1
- (4) 89.3
- (5) 91.6
答えと解説を見る
正解は(4)
使う公式
負荷率 $\dfrac{\text{平均需要電力}}{\text{最大需要電力}} \times 100$[％]
解説
【考え方】合わせた負荷の1日の平均を出し、合わせた最大 700 kW でわります。

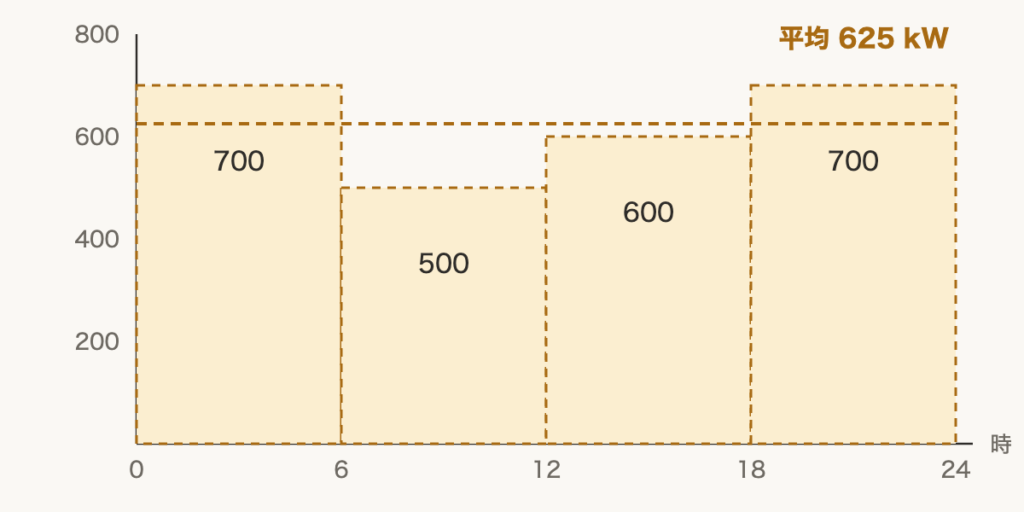

■1 1日の平均
(a) で足した時間ごとの値（700・500・600・700 kW、各6時間）を使います。
面積（電力量）を足して 24 時間でわります。
1日の電力量
$700 \times 6 + 500 \times 6 + 600 \times 6 + 700 \times 6$
$= 4\,200 + 3\,000 + 3\,600 + 4\,200$
$= 15\,000\,\mathrm{kW \cdot h}$
平均 $\dfrac{15\,000}{24} = 625\,\mathrm{kW}$
■2 負荷率
平均を最大でわります。
$\dfrac{625}{700} \times 100 \fallingdotseq 89.3\,\%$
答えは(4)ピヨ。
(a) で足した時間ごとの値（700・500・600・700 kW、各6時間）を使います。
面積（電力量）を足して 24 時間でわります。
1日の電力量
$700 \times 6 + 500 \times 6 + 600 \times 6 + 700 \times 6$
$= 4\,200 + 3\,000 + 3\,600 + 4\,200$
$= 15\,000\,\mathrm{kW \cdot h}$
平均 $\dfrac{15\,000}{24} = 625\,\mathrm{kW}$
■2 負荷率
平均を最大でわります。
$\dfrac{625}{700} \times 100 \fallingdotseq 89.3\,\%$
答えは(4)ピヨ。
出典：平成26年度（2014） 第三種電気主任技術者試験（電気技術者試験センター）法規 問12(b)
