電験三種 平成28年度(2016) 機械 問18(a) 過去問解説

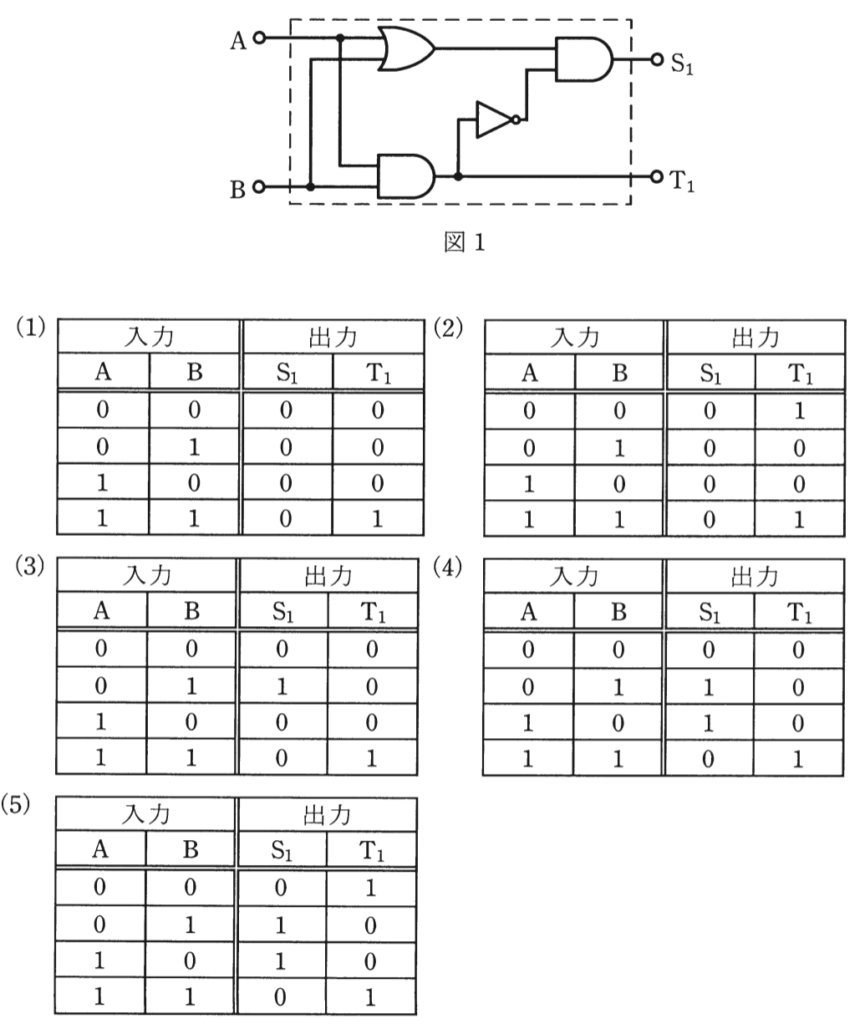

【考え方】OR（どちらかが1なら1）・AND（両方が1なら1）・NOT（0と1を入れ替える）の働きを使って、入力4通りの出力を調べます。 ■1 T₁ を調べる T₁ は、A と B の AND です。 両方が1のときだけ1なので、T₁ は上から 0、0、0、1 です。 ■2 S₁ を調べる S₁ は、「A OR B」と「NOT（A AND B）」の AND です。 「どちらかが1」で、しかも「両方が1ではない」ときに1になります。 つまり、A と B の片方だけが1のときに1です。 S₁ は上から 0、1、1、0 です。 ■3 表を選ぶ S₁＝0、1、1、0、T₁＝0、0、0、1 になっている表は(4)です。 ■4 この回路の名前 この回路は、1桁の2進数の足し算をする半加算器です。 S₁ が足した答えの1の位、T₁ が繰り上がりです（1＋1＝10 なので S₁＝0、T₁＝1）。 答えは(4)ピヨ。
