電験三種 平成28年度(2016) 機械 問5 過去問解説

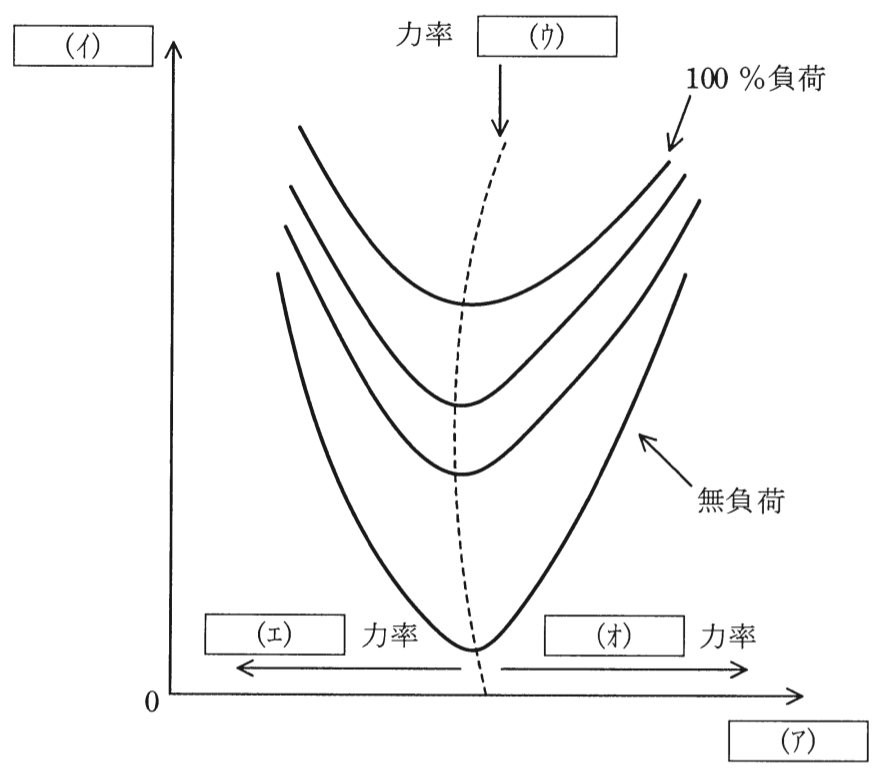

【考え方】V曲線は「界磁電流を変えると、電機子電流がV字に変わる」グラフです。谷（電機子電流が最小）は力率1です。 ■1 (ア)(イ) 横軸と縦軸 V曲線は、界磁電流（回転子の磁石の強さを決める電流）を変えたとき、電機子電流（電源から流れこむ電流）がどう変わるかのグラフです。 横軸が界磁電流です。→ (ア) 界磁電流 縦軸が電機子電流です。→ (イ) 電機子電流 ■2 (ウ) 谷の点 曲線の一番低い点で、電機子電流が最も小さくなります。 このとき、仕事をしない余分な電流（無効電流）が流れていません。→ (ウ) 1 「0」だと、電流がすべて無効電流になってしまうので、ちがいます。 ■3 (エ)(オ) 左と右 谷より左は、界磁電流が足りない状態です。 足りない磁力の分を電源から取るので、電流が電圧より遅れます。→ (エ) 遅れ 谷より右は、界磁電流が多すぎる状態です。 このとき、電流は電圧より進みます。→ (オ) 進み 答えは(2)ピヨ。
