電験三種 平成28年度(2016) 法規 問11(b) 過去問解説

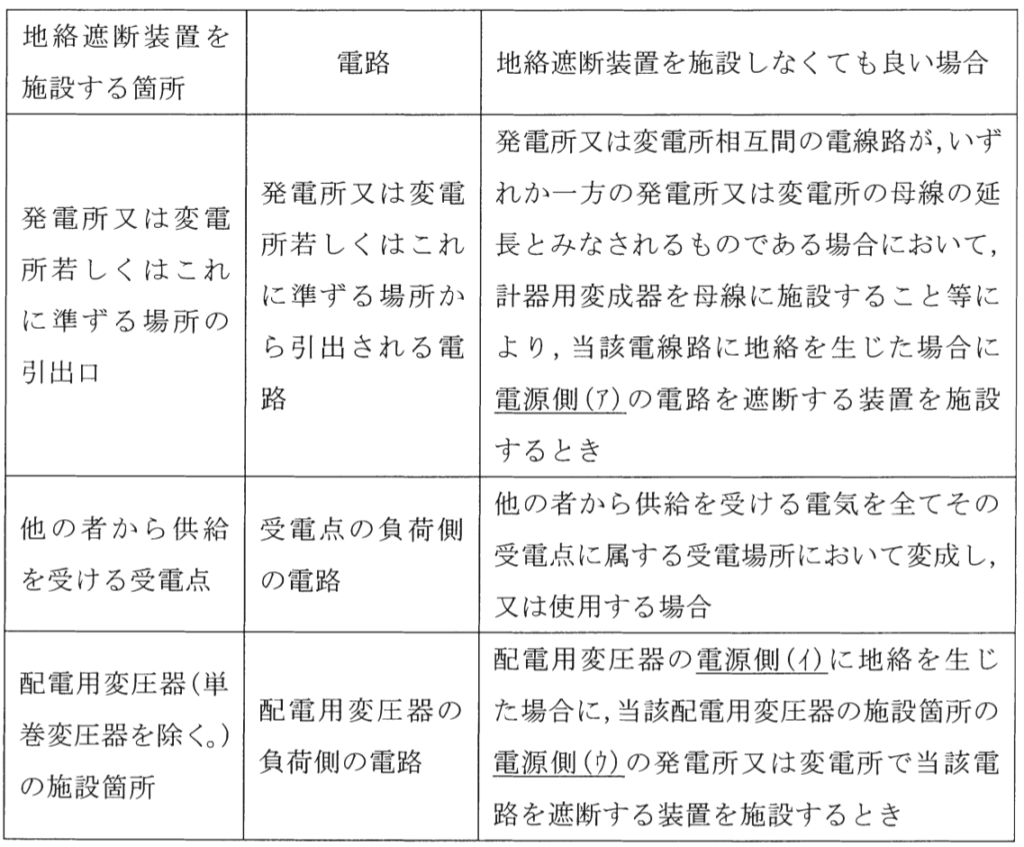

【考え方】表の3段目は、配電用変圧器の負荷側（電気を使う側）の電路を守るための決まりです。覚えるポイントは「配電用変圧器の負荷側の電路は、電源側の発電所・変電所で遮断できれば、地絡遮断装置を省略できる」です。 ■1 言葉の確認 地絡は、電気が大地へ漏れることです。 負荷側は電気を使う側、電源側は電気を送ってくる側です。 ■2 (イ) 地絡を生じる電路 配電用変圧器の所に装置を置くのは、変圧器から先の電路を守るためです。 なので、地絡を見張る電路は、配電用変圧器の「負荷側」が正しいです。→ (イ) は誤りです。 ■3 (ア)(ウ) (ア)と(ウ)は、表の決まりどおりで正しいです。 (ウ)は「負荷側の地絡を、電源側の発電所や変電所で切れるなら、変圧器の所に装置を置かなくてよい」という意味です。 ■4 答えを選ぶ 誤っているのは(イ)だけです。 答えは(2)ピヨ。
