電験三種 平成28年度(2016) 理論 問4 過去問解説

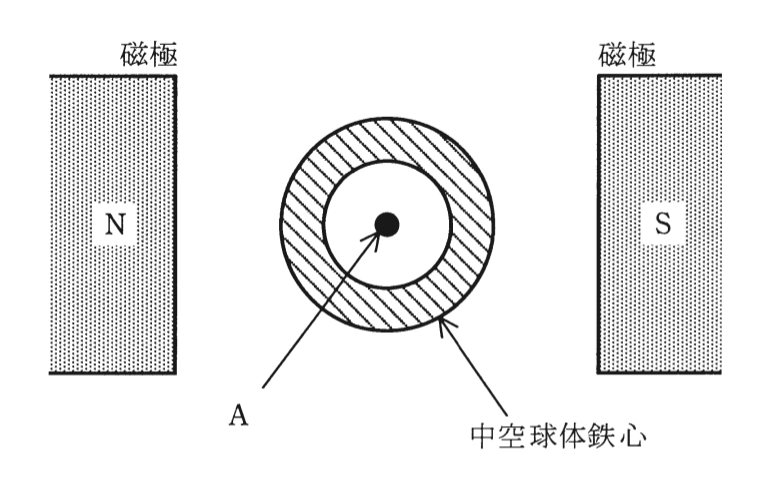

【考え方】鉄は空気よりずっと磁束を通しやすいので、磁束は鉄の中を通ります。覚えるポイントは「透磁率の大きい鉄で囲むと、内側の空間に磁束がほとんど入らない（磁気遮へい）」です。 ■1 (ア) 磁束の通り道 磁束は、磁石の力の通り道です。 鉄は、空気よりずっと磁束を通しやすい材料です。この通しやすさを透磁率といいます。 なので、磁束は鉄の中を選んで、殻（から）に沿って回りこみます。→ (ア) 鉄心中を通る ■2 (イ) 点Aの磁束密度 内側の空間にある点Aには、磁束がほとんど入りません。 磁束密度（磁束の混み具合）は極めて低くなります。→ (イ) 低く ■3 (ウ) 名前 鉄で囲んで、中を外の磁界から守ることを、磁気遮へい（磁気シールド）といいます。→ (ウ) 磁気遮へい 「磁気誘導」は、鉄が磁石になる現象の名前で、ちがいます。 答えは(2)ピヨ。
