電験三種 平成29年度(2017) 機械 問16(a) 過去問解説

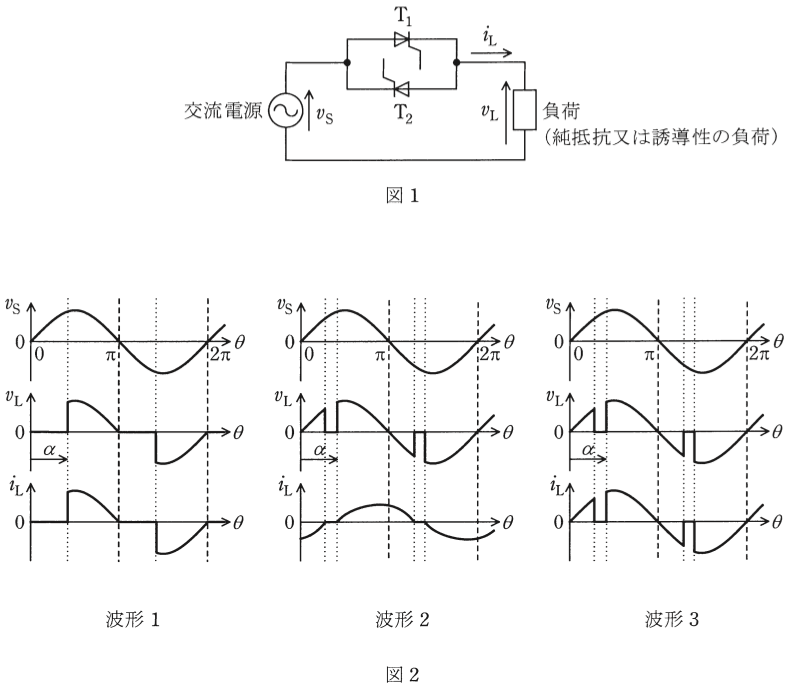

【考え方】交流電力調整回路は、2つのサイリスタで、電源の波の一部だけを負荷に通す回路です。$\alpha$ のところでサイリスタをオンにします。 抵抗負荷：電流は電圧と同じ形。誘導性負荷（コイル）：電流は急に変われず、電圧より遅れて流れ続ける。 ■1 純抵抗負荷 電流は電圧に比例するので、電圧と電流は同じ形です。 電源電圧が0になると電流も0になり、サイリスタはオフになります。 次に $\alpha$ でオンにするまで、電圧も電流も0です。これが波形1です。 ■2 誘導性負荷 コイルは電流の急な変化をきらいます。 電流は0からなめらかに立ち上がり、電源電圧が0を過ぎてもしばらく流れ続けます。 だから、電流がなめらかな山の形の波形2です。 答えは(1)ピヨ。
