電験三種 平成29年度(2017) 機械 問7 過去問解説

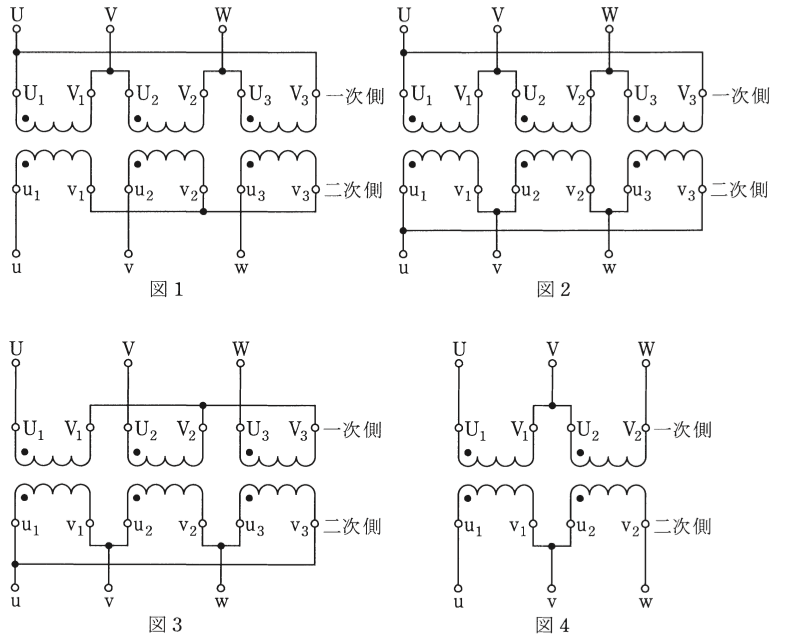

【考え方】それぞれの図で、一次側と二次側の結線（つなぎ方）を見分けます。結線の組み合わせで角変位（一次と二次の電圧の向きのずれ）が決まります。 ポイント：Δ−Y結線：二次は一次より $\dfrac{\pi}{6}$ 進む。Y−Δ結線：二次は一次より $\dfrac{\pi}{6}$ 遅れる。Δ−Δ・Y−Y・V−V：角変位0 ■1 結線を見分ける 図1：一次側は、各変圧器の端子を順に輪につないでいるのでΔ結線です。 二次側は、$\mathrm{v_1}$・$\mathrm{v_2}$・$\mathrm{v_3}$ を1点にまとめているのでY結線です。 図2：一次側も二次側も輪になっているので、Δ−Δ結線です。 図3：一次側は $\mathrm{V_1}$・$\mathrm{V_2}$・$\mathrm{V_3}$ を1点にまとめたY結線、二次側は輪のΔ結線です。 図4：2台の変圧器で、一次も二次も同じ形のV結線です。 ■2 同じ結線どうし 同じ結線どうし（Δ−Δ、V−V）は、一次と二次の電圧が同じ向きなので、角変位は0です。 ■3 Δ−Y と Y−Δ Δ−Y結線では、二次側の相電圧が一次の線間電圧と同じ向きになります。 二次の線間電圧は相電圧より $\dfrac{\pi}{6}$（30°）進むので、二次は一次より $\dfrac{\pi}{6}$ 進みます。 Y−Δ結線はその逆で、二次は一次より $\dfrac{\pi}{6}$ 遅れます。 ■4 まとめ 図1：進み $\dfrac{\pi}{6}$、図2：0、図3：遅れ $\dfrac{\pi}{6}$、図4：0 です。 答えは(1)ピヨ。
