電験三種 平成29年度(2017) 法規 問13(b) 過去問解説
自家用水力発電所をもつ工場があり，電力系統と常時系統連系している。
ここでは，自家用水力発電所の発電電力は工場内において消費させ，同電力が工場の消費電力よりも大きくなり余剰が発生した場合，その余剰分は電力系統に逆潮流（送電）させる運用をしている。

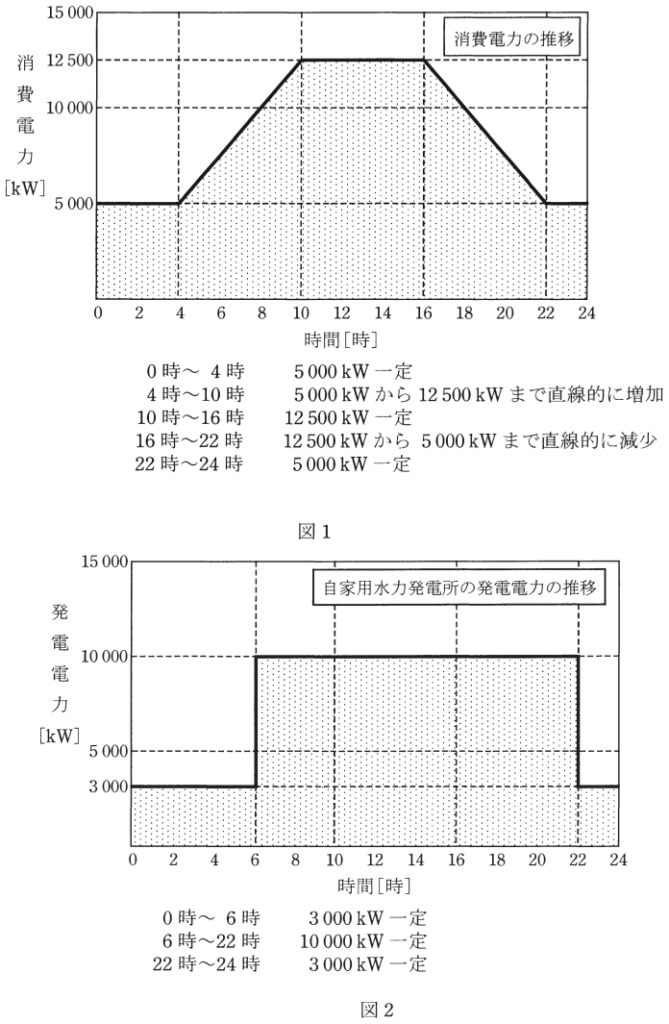

この工場のある日（0時〜24時）の消費電力と自家用水力発電所の発電電力はそれぞれ図1及び図2のように推移した。次の(a)及び(b)の問に答えよ。
なお，自家用水力発電所の所内電力は無視できるものとする。
(b) この日，自家用水力発電所で発電した電力量のうち，工場内で消費された電力量の比率[%]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
- (1) 18.3
- (2) 32.5
- (3) 81.7
- (4) 87.6
- (5) 93.2
答えと解説を見る
正解は(5)
使う公式
工場で使った割合 $\dfrac{\text{発電} - \text{送電}}{\text{発電}} \times 100$
解説
【考え方】発電した電力量のうち、系統へ送った分以外は、工場の中で使われています。
■1 割合を出す

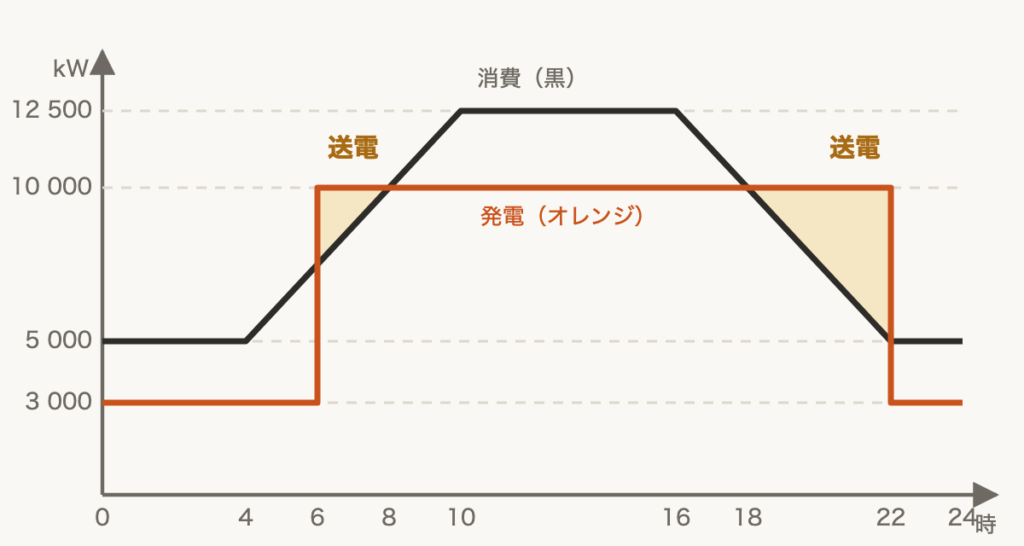

(a)で、発電は 184 MW・h、送電は 12.5 MW・h と出しました。
工場で使った分 $184 - 12.5 = 171.5\,\mathrm{MW \cdot h}$
$\dfrac{171.5}{184} \times 100 \fallingdotseq 93.2\,\%$
答えは(5)ピヨ。
(a)で、発電は 184 MW・h、送電は 12.5 MW・h と出しました。
工場で使った分 $184 - 12.5 = 171.5\,\mathrm{MW \cdot h}$
$\dfrac{171.5}{184} \times 100 \fallingdotseq 93.2\,\%$
答えは(5)ピヨ。
出典：平成29年度（2017） 第三種電気主任技術者試験（電気技術者試験センター）法規 問13(b)
