電験三種 平成29年度(2017) 理論 問4 過去問解説

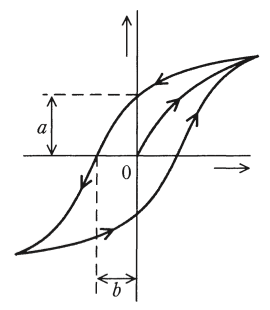

図は，磁性体の磁化曲線（$BH$ 曲線）を示す。次の文章は，これに関する記述である。
1 直交座標の横軸は，（ア）である。
2 $a$ は，（イ）の大きさを表す。
3 鉄心入りコイルに交流電流を流すと，ヒステリシス曲線内の面積に（ウ）した電気エネルギーが鉄心の中で熱として失われる。
4 永久磁石材料としては，ヒステリシス曲線の $a$ と $b$ がともに（エ）磁性体が適している。
上記の記述中の空白箇所（ア），（イ），（ウ）及び（エ）に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) （ア）磁界の強さ[A/m]，（イ）保磁力，（ウ）反比例，（エ）大きい
- (2) （ア）磁束密度[T]，（イ）保磁力，（ウ）反比例，（エ）小さい
- (3) （ア）磁界の強さ[A/m]，（イ）残留磁気，（ウ）反比例，（エ）小さい
- (4) （ア）磁束密度[T]，（イ）保磁力，（ウ）比例，（エ）大きい
- (5) （ア）磁界の強さ[A/m]，（イ）残留磁気，（ウ）比例，（エ）大きい
答えと解説を見る
正解は(5)
解説
【考え方】BH 曲線は、横軸が磁界の強さ H、縦軸が磁束密度 B のグラフです。a、b の場所と、曲線の面積の意味を考えます。
ヒステリシス損：1回の往復で失う熱 ＝ ヒステリシス曲線の面積
■1 (ア) 横軸
横軸は、磁界の強さ[A/m]です。→ (ア) 磁界の強さ[A/m]
■2 (イ) a の意味
a は、H を0にもどしても残っている B の大きさです。これを残留磁気（磁石の性質が残る量）といいます。→ (イ) 残留磁気
なお、b は B を0にするのに必要な H の大きさで、保磁力といいます。
■3 (ウ) ヒステリシス損
交流で何度も磁化をくり返すと、1回ごとに曲線の面積に比例した電気エネルギーが熱になって失われます。→ (ウ) 比例
これをヒステリシス損といいます。
■4 (エ) 永久磁石に向く材料
永久磁石は、磁石の力が強く残り（a が大きい）、しかも消えにくい（b が大きい）ものが向いています。→ (エ) 大きい
答えは(5)ピヨ。
出典：平成29年度（2017） 第三種電気主任技術者試験（電気技術者試験センター）理論 問4
