電験三種 平成29年度(2017) 理論 問5 過去問解説

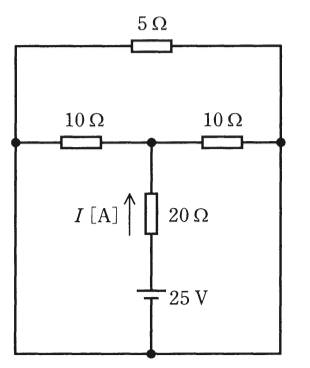

図のように直流電源と4個の抵抗からなる回路がある。この回路において $20\,\Omega$ の抵抗に流れる電流 $I$ の値[A]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
- (1) 0.5
- (2) 0.8
- (3) 1.0
- (4) 1.2
- (5) 1.5
答えと解説を見る
正解は(3)
使う公式
オームの法則 $I = \dfrac{V}{R}$（I：電流[A]、V：電圧[V]、R：抵抗[Ω]）
並列の合成抵抗 $R = \dfrac{R_1 R_2}{R_1 + R_2}$
解説
【考え方】まず、線だけでつながっている点をさがします。両はしが同じ点につながった抵抗には、電流が流れません。
■1 同じ点をさがす

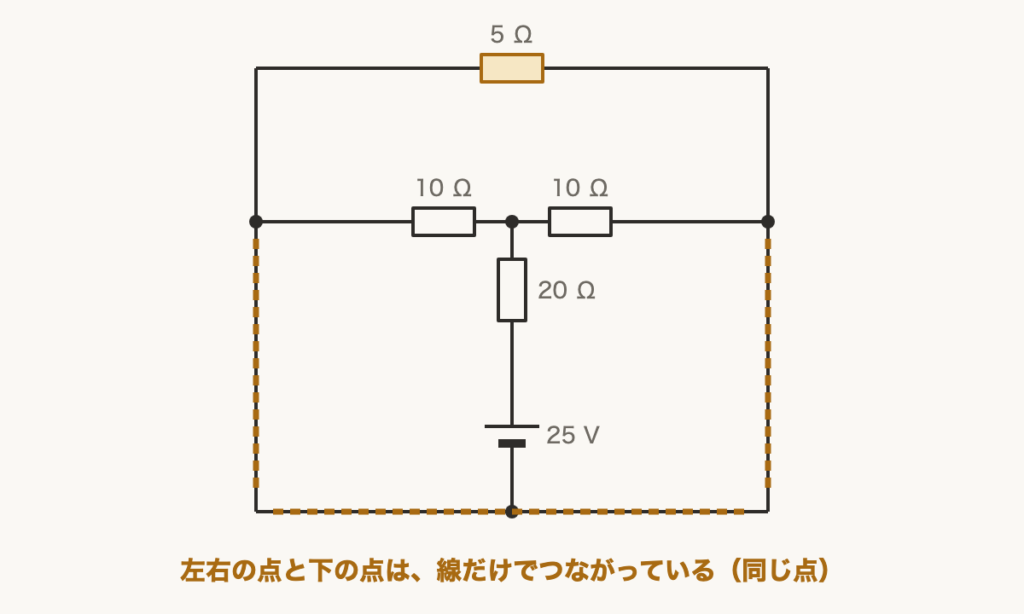

左のたての線と右のたての線は、どちらも下の線につながっています。
だから、左の点・右の点・下の点は、全部同じ点です。
5 Ω の両はしは同じ点なので、電圧がかからず、電流は流れません。
■2 回路を書きかえる

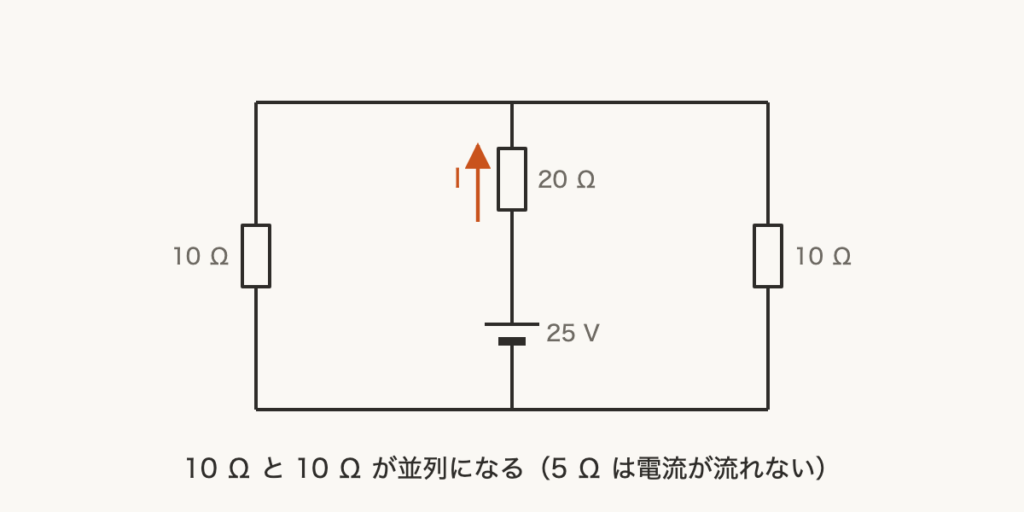

電池と 20 Ω から出た電流は、左右の 10 Ω に分かれて下にもどります。2つの 10 Ω は並列です。
$R_{\mathrm{並列}} = \dfrac{10 \times 10}{10 + 10} = 5\,\Omega$
■3 電流を出す
全体の抵抗は $20 + 5 = 25\,\Omega$ です。電源の電圧 25 V をこれでわります。
$I = \dfrac{25}{20 + 5} = 1.0\,\mathrm{A}$
答えは(3)ピヨ。
左のたての線と右のたての線は、どちらも下の線につながっています。
だから、左の点・右の点・下の点は、全部同じ点です。
5 Ω の両はしは同じ点なので、電圧がかからず、電流は流れません。
■2 回路を書きかえる
電池と 20 Ω から出た電流は、左右の 10 Ω に分かれて下にもどります。2つの 10 Ω は並列です。
$R_{\mathrm{並列}} = \dfrac{10 \times 10}{10 + 10} = 5\,\Omega$
■3 電流を出す
全体の抵抗は $20 + 5 = 25\,\Omega$ です。電源の電圧 25 V をこれでわります。
$I = \dfrac{25}{20 + 5} = 1.0\,\mathrm{A}$
答えは(3)ピヨ。
出典：平成29年度（2017） 第三種電気主任技術者試験（電気技術者試験センター）理論 問5
