電験三種 平成30年度(2018) 機械 問18(a) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）

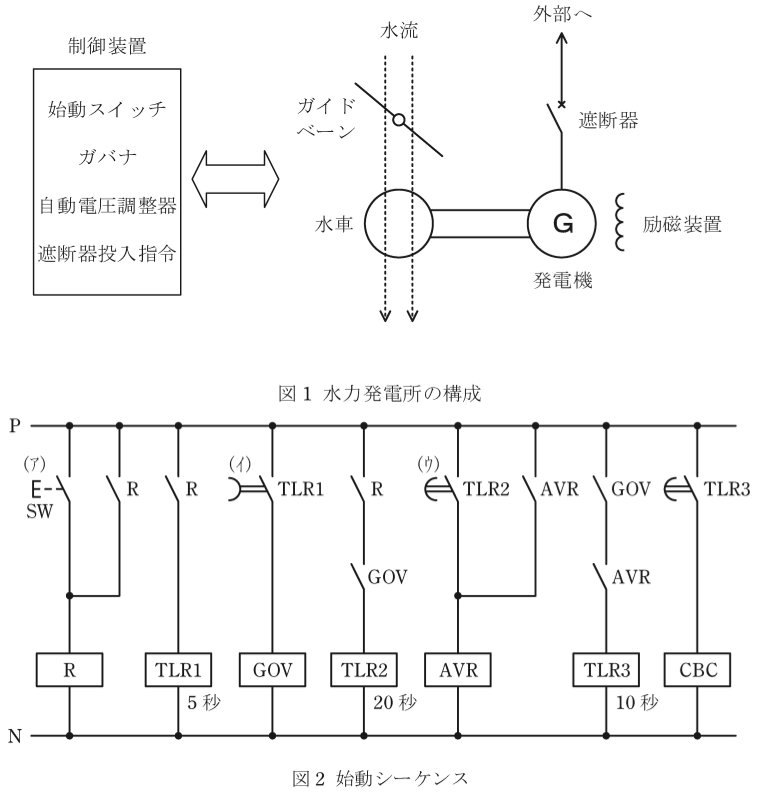

一般的な水力発電所の概略構成を図1に，発電機始動から遮断器投入までの順序だけを考慮したシーケンスを図2に示す。図2において，SWは始動スイッチ，GOVはガバナ動作，AVRは自動電圧調整器動作，CBCは遮断器投入指令である。
GOVがオンの状態では，ガイドベーンの操作によって水車の回転速度が所定の時間内に所定の値に自動的に調整される。AVRがオンの状態では，励磁装置の動作によって発電機の出力電圧が所定の時間内に所定の値に自動的に調整される。水車の回転速度及び発電機の出力電圧が所定の値になると，自動的に外部との同期がとれるものとする。
この始動シーケンスについて，次の(a)及び(b)の問に答えよ。なお，シーケンス記号はJIS C 0617-7（電気用図記号－第7部：開閉装置，制御装置及び保護装置）に従っている。
(a) 図2の（ア）〜（ウ）に示したシンボルの器具名称の組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) （ア）押しボタンスイッチ，（イ）自動復帰接点，（ウ）手動復帰接点
- (2) （ア）ひねり操作スイッチ，（イ）瞬時動作限時復帰接点，（ウ）限時動作瞬時復帰接点
- (3) （ア）押しボタンスイッチ，（イ）瞬時動作限時復帰接点，（ウ）限時動作瞬時復帰接点
- (4) （ア）ひねり操作スイッチ，（イ）自動復帰接点，（ウ）手動復帰接点
- (5) （ア）押しボタンスイッチ，（イ）限時動作瞬時復帰接点，（ウ）瞬時動作限時復帰接点
答えと解説を見る
正解は(3)
解説
【考え方】図記号の形から器具の名前を読みとります。
ポイント：押しボタンスイッチは「E」の形のマーク。限時接点（タイマの接点）は、半円の向きで「動くときに遅れる」か「もどるときに遅れる」かを表します。
■1 (ア) 始動スイッチ
始動スイッチの記号の左にある「E－」の形は、押して操作するマークです。→ (ア) 押しボタンスイッチ
ひねり操作スイッチは、ちがうマークを使います。
■2 (イ) TLR1 の接点
タイマが働くとすぐ閉じ、タイマが切れたあと遅れてもどる接点です。→ (イ) 瞬時動作限時復帰接点
■3 (ウ) TLR2 の接点
タイマが働いてから決まった時間がたって閉じ、タイマが切れるとすぐもどる接点です。→ (ウ) 限時動作瞬時復帰接点
半円（パラシュートのような形）の向きが、遅れる方向を表しています。
「自動復帰接点」「手動復帰接点」は、時間の遅れを表す記号ではありません。
答えは(3)ピヨ。
出典：平成30年度（2018） 第三種電気主任技術者試験（電気技術者試験センター）機械 問18(a)
