電験三種 平成30年度(2018) 機械 問18(b) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）
一般的な水力発電所の概略構成を図1に，発電機始動から遮断器投入までの順序だけを考慮したシーケンスを図2に示す。図2において，SWは始動スイッチ，GOVはガバナ動作，AVRは自動電圧調整器動作，CBCは遮断器投入指令である。
GOVがオンの状態では，ガイドベーンの操作によって水車の回転速度が所定の時間内に所定の値に自動的に調整される。AVRがオンの状態では，励磁装置の動作によって発電機の出力電圧が所定の時間内に所定の値に自動的に調整される。水車の回転速度及び発電機の出力電圧が所定の値になると，自動的に外部との同期がとれるものとする。
この始動シーケンスについて，次の(a)及び(b)の問に答えよ。なお，シーケンス記号はJIS C 0617-7（電気用図記号－第7部：開閉装置，制御装置及び保護装置）に従っている。
(b) 始動スイッチをオンさせてから遮断器の投入指令までの時間の値[秒]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。なお，リレーの動作遅れはないものとする。
- (1) 5
- (2) 10
- (3) 20
- (4) 30
- (5) 35
答えと解説を見る
正解は(4)
使う公式
タイマ（限時継電器）の接点 瞬時動作の接点はすぐ閉じる。限時動作の接点は、決まった時間がたってから閉じる
解説
【考え方】図2のはしごを左から順に、どのリレーがいつ働くかを追いかけます。TLR1 の接点（イ）はすぐ閉じる瞬時動作なので、TLR1 の5秒は待ち時間になりません。

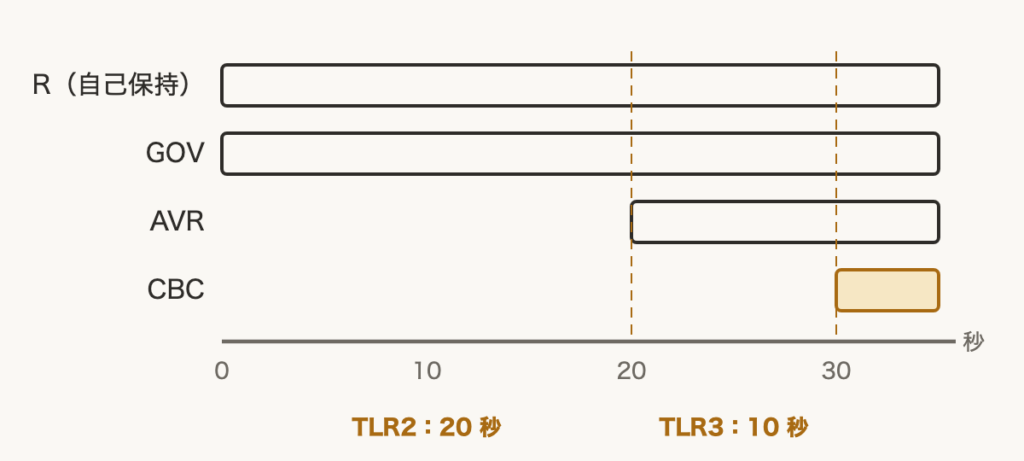

■1 0秒
SW を押すと R が働き、自分の接点で働き続けます（自己保持）。R の接点で TLR1 が働き、（イ）がすぐ閉じて GOV が働きます。
R と GOV の接点がそろうので、TLR2 が時間を数え始めます。
■2 20秒後
TLR2 の限時動作の接点（ウ）が閉じ、AVR が働きます。GOV と AVR の接点がそろうので、TLR3 が数え始めます。
■3 30秒後
TLR3 の接点が 10 秒後に閉じ、CBC（遮断器投入指令）が出ます。
$0 + 20 + 10 = 30\,\mathrm{秒}$
答えは(4)ピヨ。
TLR2 の限時動作の接点（ウ）が閉じ、AVR が働きます。GOV と AVR の接点がそろうので、TLR3 が数え始めます。
■3 30秒後
TLR3 の接点が 10 秒後に閉じ、CBC（遮断器投入指令）が出ます。
$0 + 20 + 10 = 30\,\mathrm{秒}$
答えは(4)ピヨ。
出典：平成30年度（2018） 第三種電気主任技術者試験（電気技術者試験センター）機械 問18(b)
