電験三種 平成30年度(2018) 法規 問5 過去問解説
次の文章は，「電気設備技術基準の解釈」に基づく接地工事の種類及び施工方法に関する記述である。

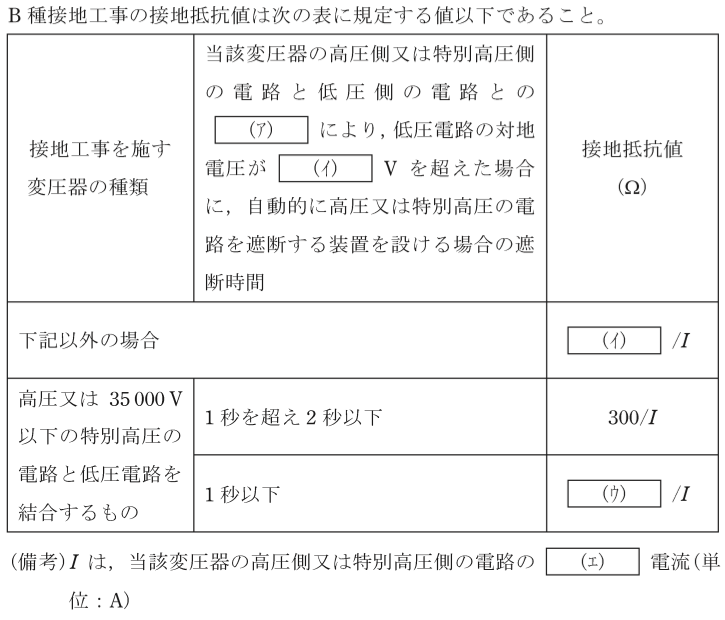

B種接地工事の接地抵抗値は次の表（図）に規定する値以下であること。
表の見出し：接地工事を施す変圧器の種類／当該変圧器の高圧側又は特別高圧側の電路と低圧側の電路との（ア）により，低圧電路の対地電圧が（イ）Vを超えた場合に，自動的に高圧又は特別高圧の電路を遮断する装置を設ける場合の遮断時間／接地抵抗値（Ω）
・下記以外の場合：（イ）$/I$
・高圧又は35 000 V以下の特別高圧の電路と低圧電路を結合するもの，1秒を超え2秒以下：$300/I$
・同，1秒以下：（ウ）$/I$
（備考）$I$ は，当該変圧器の高圧側又は特別高圧側の電路の（エ）電流（単位：A）
上記の記述中の空白箇所（ア），（イ），（ウ）及び（エ）に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) （ア）混触，（イ）150，（ウ）600，（エ）1線地絡
- (2) （ア）接近，（イ）200，（ウ）600，（エ）許容
- (3) （ア）混触，（イ）200，（ウ）400，（エ）1線地絡
- (4) （ア）接近，（イ）150，（ウ）400，（エ）許容
- (5) （ア）混触，（イ）150，（ウ）400，（エ）許容
答えと解説を見る
正解は(1)
解説
【考え方】B種接地工事は、変圧器の低圧側の線を大地につなぐ接地です。高圧と低圧が混触しても、低圧側の電圧が上がりすぎないようにします。
ポイント：電気設備技術基準の解釈 第17条（接地工事の種類及び施設方法） B種接地工事の接地抵抗値 $R \leqq \dfrac{150}{I}$（遮断装置なし）、$\dfrac{300}{I}$（1秒をこえ2秒以下で遮断）、$\dfrac{600}{I}$（1秒以下で遮断）（I：1線地絡電流[A]）
■1 (ア) 混触
変圧器の中で、高圧側と低圧側の電線がふれ合うことを、混触といいます。→ (ア) 混触
■2 (イ) 150 V
混触で、低圧側の対地電圧（大地との間の電圧）が 150 V をこえたときに、高圧側を自動で切る装置があるかどうかで、接地抵抗の上限が変わります。→ (イ) 150
装置がないときの上限は $\dfrac{150}{I}$ です。
■3 (ウ) 1秒以下で切るとき
早く切れるほど、電圧が高くなる時間が短いので、上限は大きくてよいです。
2秒以下なら $\dfrac{300}{I}$、1秒以下なら $\dfrac{600}{I}$ です。→ (ウ) 600
■4 (エ) I の意味
I は、高圧側の1線地絡電流（電線1本が大地にふれたときに流れる電流）です。→ (エ) 1線地絡
答えは(1)ピヨ。
出典：平成30年度（2018） 第三種電気主任技術者試験（電気技術者試験センター）法規 問5
